Xenon-Steuergeräte: Kompletter Leitfaden zu Technik und Großhandelseinkauf
Der maßgebliche technische und kaufmännische Leitfaden zu Xenon-Steuergeräten (Vorschaltgeräten für HID-Scheinwerfer): Kompatibilität mit Brennern der Typen D1/D2/D3/D4, Vergleichsnummern aller großen Hersteller (Bosch AL, Hella, Denso, Mitsubishi), Fehlerdiagnose, Codierung, OE-Nummern nach Fahrzeugmarke und Großhandelseinkauf in China.
Das Xenon-Steuergerät – auch Scheinwerfersteuergerät, HID-Zündgerät oder AFS-Modul genannt – ist die Hochspannungselektronik, die die Xenon-Gasentladungslampen in Millionen von Fahrzeugen der Baujahre 2000 bis heute versorgt. Fällt es aus, bleibt der betroffene Scheinwerfer dunkel, im Kombiinstrument erscheint die Warnmeldung, und das Fahrzeug entspricht bei Nachtfahrten nicht mehr den gesetzlichen Vorschriften. Beim Vertragshändler kostet der Austausch 400–800 USD allein für das Bauteil, hinzu kommen 1–2 Arbeitsstunden für Diagnose und Codierung. Im Aftermarket kostet dasselbe Steuergerät in Erstausrüsterqualität nur einen Bruchteil davon – genau deshalb zählt diese Produktgruppe zu den profitabelsten im weltweiten Kfz-Teile-Aftermarket.
Für Großhändler vereinen Xenon-Steuergeräte einen hohen Stückwert (7–25 USD im Großhandel, 40–120 USD im Einzelhandel), eine starke, wiederkehrende Nachfrage (jedes Premiumfahrzeug der Baujahre 2000–2018 hat 2 davon, und sie fallen mit dem Alter aus), ein geringes Gewährleistungsrisiko (Elektronikbauteil: funktioniert oder funktioniert nicht) und kaum Ärger mit Retouren. Kfz-Mechatronikern und Kfz-Elektrikern liefert dieser Leitfaden das komplette Diagnoseschema, um Ersatzsteuergeräte für alle gängigen Fahrzeugplattformen zu identifizieren, zu beschaffen, einzubauen und zu codieren.
Das komplette Angebot an Xenon-Steuergeräten auf ok.parts umfasst über 700 SKUs für alle großen Fahrzeughersteller – durchsuchbar nach OE-Nummer.
- So funktionieren Xenon-Steuergeräte
- Lampentypen: Kompatibilitätsmatrix D1S, D2S, D3S, D4S
- Die großen Steuergerätehersteller: Bosch AL, Hella, Denso, Mitsubishi
- Bestseller im Fokus: Honda 33119SWA003
- Ausfallsymptome und Diagnoseablauf
- OE-Vergleichsnummern nach Fahrzeugmarke
- Codierung und Initialisierung nach dem Austausch
- Preisvergleich: OEM, Aftermarket und Großhandel
- Warum Xenon-Steuergeräte eine Premium-Produktgruppe im Großhandel sind
- Xenon-Steuergeräte im Großhandel aus China beziehen
- Praxistipps für den Einbau
- Häufig gestellte Fragen

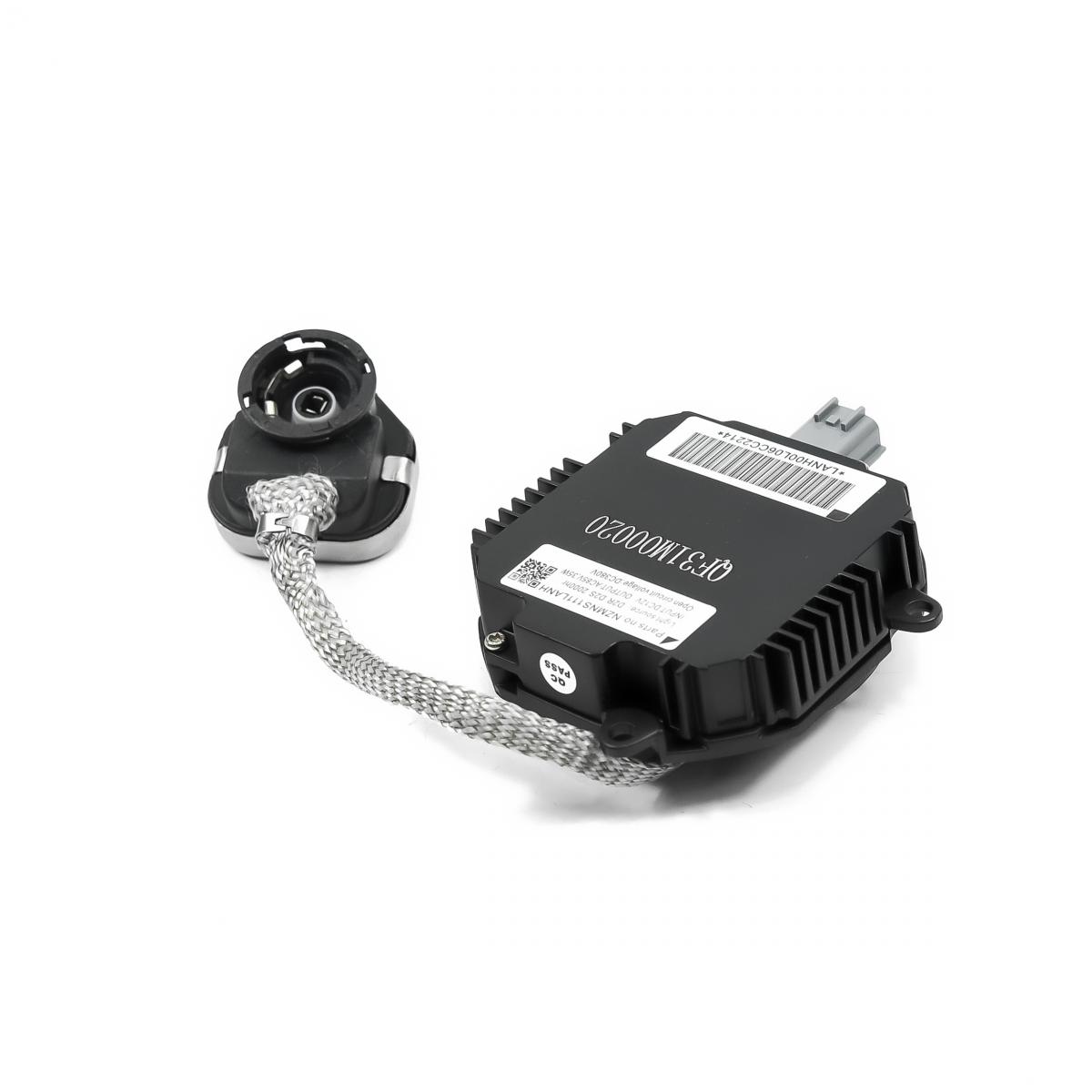

Xenon-Steuergerät (Scheinwerfersteuergerät) – die Hochspannungselektronik, die Xenonbrenner zündet und regelt. Nach OE-Nummer suchen
1. So funktionieren Xenon-Steuergeräte
Ein Xenonbrenner (HID – High-Intensity Discharge) erzeugt Licht über einen Lichtbogen zwischen zwei Elektroden in einem versiegelten Quarzglaskolben, der mit Xenongas und Metallhalogeniden gefüllt ist. Anders als bei einer Halogenlampe, in der 12 V lediglich eine Wolframwendel zum Glühen bringen, braucht ein Xenonbrenner zwei getrennte Phasen der elektrischen Versorgung: einen Hochspannungs-Zündimpuls, der den Lichtbogen zündet, und einen geregelten Wechselstrom, der ihn aufrechterhält.
Das Steuergerät übernimmt beide Phasen. Beim Einschalten erzeugt es einen Zündimpuls von rund 20.000–30.000 Volt (manche Plattformen arbeiten mit bis zu 23.000 V), um das Gas zu ionisieren und den Lichtbogen aufzubauen. Sobald der Lichtbogen brennt, wechselt das Steuergerät sofort in die „Anlaufphase“ und liefert bei sinkender Spannung bis zu 75 W, damit der Brenner innerhalb von 3–5 Sekunden seine volle Helligkeit erreicht. Anschließend geht es in den „stationären Betrieb“ über und regelt die Leistung auf exakt 35 W Wechselstrom bei 85 V, um über die gesamte Lebensdauer des Brenners eine gleichmäßige Lichtleistung zu halten.
Gesteuert wird der gesamte Ablauf von einer eigenen Elektronik im Steuergerät: einem hochfrequent getakteten Schaltwandler, der die Bordspannung von 12 V hochsetzt, einem Zündtransformator (bzw. einem integrierten Zündgerät bei den Plattformen D1/D3), einer Stromregelung mit Rückführung und – bei den meisten modernen Steuergeräten – einer CAN-Bus- oder LIN-Bus-Schnittstelle, über die Diagnosedaten an die Fahrzeugelektronik gemeldet werden.
Diese aufwendige Elektronik ist der Grund, warum Xenon-Steuergeräte so viel mehr kosten als der Stromkreis einer Halogenlampe. Sie ist auch der Grund für die Ausfälle: Dutzende Hochspannungsbauteile arbeiten bei jedem Einschalten der Scheinwerfer unter erheblicher elektrischer und thermischer Belastung.
2. Lampentypen: Kompatibilitätsmatrix D1S, D2S, D3S, D4S
Die Xenonbrenner der „D“-Serie wurden von Philips und Osram eingeführt, um die Xenonbeleuchtung herstellerübergreifend zu standardisieren. Jeder D-Typ hat eigene elektrische Kennwerte, die festlegen, welches Steuergerät er benötigt. Mischen ist nicht möglich: Ein D1S-Brenner funktioniert nicht an einem D2S-Steuergerät und umgekehrt.
| Lampentyp | Leistung | Zündgerät | Quecksilber | Verbaut in |
|---|---|---|---|---|
| D1S / D1R | 35W | Integriert | Nein | Audi A4 B7/B8, VW Touareg, Porsche, Volvo, Land Rover |
| D2S / D2R | 35W | Extern | Ja | BMW E46/E60, Mercedes W211/W219, Audi A6 C5 |
| D3S / D3R | 35W | Integriert | Nein | VW Golf 7, Audi A4 B9, Mercedes W205, BMW F30 (ab 2013) |
| D4S / D4R | 35W | Extern | Nein | Lexus IS/RX, Toyota Camry/Avalon, Mazda CX-5, Honda Pilot |
| D5S | 25W | Integriert | Nein | Variante mit geringerer Leistung, wenig verbreitet |
| D8S | 25W | Integriert | Nein | Neuester Standard, Einsatz bei Motorrädern und im Abblendlicht |
Endung S oder R: „S“ steht für „Shielded“ – der Brenner trägt eine Metallabschirmung um einen Teil des Lichtbogens und ist für Projektionsscheinwerfer (Linsenscheinwerfer) ausgelegt. „R“ steht für „Reflector“ – der Brenner ist nicht abgeschirmt und für Reflexionsscheinwerfer ausgelegt. Die beiden Ausführungen sind nicht untereinander austauschbar.
3. Die großen Steuergerätehersteller: Bosch AL, Hella, Denso, Mitsubishi
Vier Hersteller fertigen weltweit nahezu alle Xenon-Steuergeräte für die Erstausrüstung. Wer weiß, welcher davon in einem bestimmten Fahrzeug verbaut ist, findet leichter die richtige Vergleichsnummer.
| Hersteller | Wichtige Baureihen | Typische Erstausrüstungskunden | Erkennungsmerkmal |
|---|---|---|---|
| Bosch AL (Automotive Lighting) | 5DV007 / 5DV008 / 5DV009 | Mercedes-Benz, BMW (ab 2008), VW/Audi, Volvo | „AL“ oder „Automotive Lighting“ im Gehäuse eingegossen |
| Hella | Baureihen 5DV / 5DC / 5DD | BMW (bis 2008), Audi, Porsche, Bentley | Gelbes Hella-Logo, „Made in Germany“ |
| Denso (Koito-Partner) | DDLT002 / DDLT003 / DDLT004 | Toyota, Lexus, Honda, Mazda, Subaru | Prägung „DENSO“ oder „KOITO“, hergestellt in Japan |
| Mitsubishi Electric | Baureihe W3T | Nissan, Infiniti, Mitsubishi, teils Hyundai/Kia | Kennzeichnung „Mitsubishi Electric“ oder „Melco“ |
| Valeo | 044258 / 088768 | Peugeot, Citroën, Renault, teils Mercedes | Valeo-Logo, französische Fertigungscodes |
Hinweis für Großhändler: Der Stempel des Erstausrüsters auf dem Originalsteuergerät zeigt, zu welcher Produktionsfamilie das Teil gehört. Bei der Beschaffung von Aftermarket-Ersatz bietet es in der Regel mehr Passsicherheit, bei der ursprünglichen Produktionsfamilie (Bosch AL oder Hella) zu bleiben, statt Plattformen zu mischen. Die Angebote auf ok.parts nennen die ursprüngliche Produktionsfamilie in der Beschreibung, sofern sie bestätigt ist.
4. Bestseller im Fokus: Honda 33119SWA003
Xenon-Steuergerät Honda 33119SWA003
Das absatzstärkste Xenon-Steuergerät auf ok.parts. Passend für Honda Pilot, Acura MDX, RDX, TL und TSX mit Xenonscheinwerfern ab Werk. Direkter Plug-and-play-Ersatz für das Originalteil von Denso/Koito.
Warum diese SKU der Bestseller der Produktgruppe ist: Sie deckt einen großen Fahrzeugbestand ab (Premiummodelle von Honda/Acura der Baujahre 2003–2014), das Originalteil von Denso kostet beim Vertragshändler 400–650 USD, der Ausfall kommt schleichend und vorhersehbar (früher oder später fallen alle aus), und Honda-Techniker kennen das Teil als „bekannte Schwachstelle“ – fällt bei einem Kunden ein Scheinwerfer aus, empfiehlt die Werkstatt daher oft, die andere Seite gleich vorsorglich mitzutauschen. Großhändler, die diese SKU am Lager führen, verzeichnen regelmäßig Nachbestellungen.
5. Ausfallsymptome und Diagnoseablauf
Ausfälle von Xenon-Steuergeräten folgen vorhersehbaren Mustern. Wer die Symptome kennt, kann einen Steuergerätedefekt von einem defekten Brenner oder einem Fehler in der Verkabelung unterscheiden – entscheidend für die Wahl des richtigen Ersatzteils.
Häufige Ausfallsymptome
Scheinwerfer zündet überhaupt nicht. Das häufigste Ausfallbild: Der Brenner bleibt beim Einschalten der Scheinwerfer einfach dunkel. Die andere Seite funktioniert normal. Die Scheinwerfer-Warnanzeige im Kombiinstrument leuchtet innerhalb von 30–60 Sekunden auf.
Flackerndes oder pulsierendes Licht. Der Brenner zündet, das Licht ist aber instabil – es pulsiert, flackert oder geht alle paar Sekunden komplett aus und wieder an. Das zeigt, dass das Steuergerät den Strom nicht mehr geregelt halten kann. Der Lichtbogen ist instabil, und das Steuergerät schaltet schließlich aus Sicherheitsgründen ab.
Farbverschiebung nach Rosa oder Violett. Vor dem Totalausfall kann ein Xenonbrenner, der an einem nachlassenden Steuergerät hängt, seine Lichtfarbe vom normalen Weißblau nach Rosa, Violett oder Bernsteingelb verschieben. Das Quecksilber (bei D2S-Brennern) ist aufgebraucht, das Steuergerät versucht aber weiterhin, den Brenner zu versorgen.
Sporadischer Betrieb. Der Scheinwerfer funktioniert mal, mal nicht. Kälte, Vibrationen und die Standzeit seit der letzten Nutzung können beeinflussen, wann die Symptome auftreten. Häufig berichtet der Kunde: „Morgens geht er, abends nicht“ – oder umgekehrt.
Ein Scheinwerfer dunkler als der andere. Ein nachlassendes Steuergerät kann den Brenner unter Umständen noch betreiben, allerdings mit verminderter Leistung. Im direkten Seitenvergleich wird der Unterschied sichtbar. Die dunklere Seite fällt in der Regel innerhalb weniger Wochen nach dem ersten Symptom komplett aus.
Scheinwerfer-Ausfallwarnung im Kombiinstrument. Bei Fahrzeugen mit Scheinwerferüberwachung über CAN-Bus (die meisten europäischen Premiumfahrzeuge ab 2003, die meisten japanischen Fahrzeuge ab 2008) erkennt die Fahrzeugelektronik den Ausfall des Xenon-Steuergeräts und gibt eine Warnmeldung aus. Der genaue Wortlaut der Meldung hängt vom Hersteller ab.
Diagnose-Entscheidungsbaum
6. OE-Vergleichsnummern nach Fahrzeugmarke
Xenon-Steuergeräte sind stark fahrzeugspezifisch – jede Motorenfamilie und jeder Scheinwerfertyp hat eine eigene Teilenummer. Nachfolgend Beispiele gängiger OE-Nummern nach Marke; alle lassen sich im Angebot an Xenon-Steuergeräten auf ok.parts suchen.
Europäische Fahrzeuge
| Marke | Beispielhafte OE-Nummern | Typische Fahrzeuge |
|---|---|---|
| VAG (VW/Audi/Skoda/Seat) | 7L6941329B, 7L6941329, 1K0941329 | VW Touareg, Golf, Passat, Audi A4 B7/B8, A6 C6 |
| BMW / Mini | 63117237647 | 5er E60, 3er E90, X3, X5, F30, F10 |
| Mercedes-Benz | A2208207085 | S-Klasse W220, E-Klasse W211/W212, C-Klasse W203 |
| Porsche | 99763116101, 95563116100 | Cayenne, Panamera, 911 (997/991), Boxster |
| Volvo | 31254934, 30784923 | XC60, XC90, S60, S80, V70 |
| Land Rover / Jaguar | LR023533, C2D3933 | Range Rover, Discovery, Jaguar XF/XJ/XK |
Japanische und koreanische Fahrzeuge
| Marke | Beispielhafte OE-Nummern | Typische Fahrzeuge |
|---|---|---|
| Toyota/Lexus | 8596730050 | Lexus IS, GS, RX, LS, Toyota Camry, Avalon |
| Honda/Acura | 33119SWA003 | Honda Pilot, Acura MDX, RDX, TL, TSX, ZDX |
| Nissan/Infiniti | 284745X00A | Infiniti FX/EX, G35/G37, Nissan Murano, Maxima |
| Mazda | EG2151E10, L20651E10C | CX-5, CX-7, Mazda 6, Mazda 3 (Modelle mit Xenon ab Werk) |
| Hyundai/Kia | 921903L100 | Genesis, Equus, Sonata, K9/K900, Sportage |
| Subaru | 84965AG010, 84965FG010 | Legacy, Outback, Forester, Tribeca |
Herstellerübergreifende Vergleichsnummern der Erstausrüster
Baugleiche Steuergeräte laufen häufig unter den Teilenummern mehrerer Fahrzeughersteller. Diese herstellerübergreifenden Vergleichsnummern sind entscheidend für Großhändler, die eine breite Sortimentsabdeckung aufbauen:
| Erstausrüster | Herstellernummer | Verbaut bei den Fahrzeugmarken |
|---|---|---|
| Bosch AL | 5DV00900000 | Mercedes-Benz, BMW (ab 2008), VW/Audi |
| Bosch AL | 5DV00800000 | VW/Audi (D2S-Plattform), Mercedes (bis 2008) |
| Hella | 5DC009060 | BMW E60/E90, Mercedes W211 |
| Denso/Koito | DDLT002 | Toyota, Lexus, Honda, Acura (D4S-Plattform) |
| Mitsubishi Electric | W3T11071 | Nissan, Infiniti, Mitsubishi |
Das komplette Angebot an Xenon-Steuergeräten auf ok.parts umfasst über 700 SKUs für all diese Hersteller und Anwendungen.
7. Codierung und Initialisierung nach dem Austausch
Die meisten Xenon-Steuergeräte lassen sich per Plug-and-play direkt tauschen, ganz ohne Codierung. Fahrzeuge mit adaptiven Scheinwerfersystemen (AFS – Adaptive Front-lighting System) oder erweiterten Lichtfunktionen können nach dem Austausch jedoch eine Initialisierung erfordern.
| Fahrzeug | Codierung erforderlich? | Benötigtes Diagnosesystem |
|---|---|---|
| Mercedes-Benz | Teilweise – abhängig von der AFS-Ausstattung | XENTRY/DAS |
| BMW | In der Regel nein – einfache Steuergeräte funktionieren per Plug-and-play | ISTA (falls erforderlich) |
| VAG (Audi/VW) | Ja bei adaptiven Scheinwerfern, nein bei statischen | ODIS/VCDS |
| Toyota/Lexus | Nein – direktes Plug-and-play | Keines |
| Honda/Acura | Nein – direktes Plug-and-play | Keines |
| Nissan/Infiniti | Nein – direktes Plug-and-play | Keines |
Diagnosetipp: Löschen Sie nach dem Tausch des Steuergeräts grundsätzlich den Fehlerspeicher mit einem Diagnosegerät. Im Karosseriesteuergerät können noch alte Fehlercodes des vorherigen Ausfalls abgelegt sein. Werden sie nicht gelöscht, bleibt die Warnmeldung im Kombiinstrument unter Umständen bestehen, obwohl das neue Steuergerät einwandfrei arbeitet.
8. Preisvergleich: OEM, Aftermarket und Großhandel
Das Preisgefüge bei Xenon-Steuergeräten gehört zu den unausgewogensten im gesamten Kfz-Teile-Aftermarket. Ein originales Bosch-AL-Steuergerät für Mercedes-Benz kostet beim Vertragshändler 550–650 USD. Das Aftermarket-Pendant mit identischer Spezifikation, gefertigt im selben Produktionscluster, wird über ok.parts im Großhandel für 15–22 USD angeboten. Daraus ergeben sich außergewöhnliche Margen auf jeder Stufe – vom Großhändler zum Einzelhändler, vom Einzelhändler zur Werkstatt, von der Werkstatt zum Endkunden –, und der Endpreis liegt trotzdem 60–80 % unter der UVP des Vertragshändlers.
9. Warum Xenon-Steuergeräte eine Premium-Produktgruppe im Großhandel sind
Außergewöhnliche Marge pro Stück. Bei 7–25 USD im Großhandel und 40–120 USD im Einzelhandel zählt das Margenpotenzial zu den höchsten unter allen Elektronikbauteilen. Selbst bei vorsichtiger Preisgestaltung sind Großhändlermargen von 60–80 % üblich.
Unvermeidlicher Austauschzyklus. Xenon-Steuergeräte fallen aus. Nicht „können ausfallen“ – sie fallen aus, in der Regel nach 6–12 Betriebsjahren. Da Premiumfahrzeuge wertstabil sind und 15–20 Jahre auf der Straße bleiben, wächst der Bestand an alternden Steuergeräten kurz vor dem Ende ihrer Lebensdauer stetig.
Zwei pro Fahrzeug. Jedes Fahrzeug mit Xenonlicht hat zwei Steuergeräte (eines pro Scheinwerfer). Fällt eines aus, empfehlen Werkstätten häufig den vorsorglichen Tausch auf der zweiten Seite – vor allem bei Fahrzeugen mit hoher Laufleistung. Das verdoppelt den Umsatz pro Reparatur.
Geringes Gewährleistungsrisiko. Anders als bei ABS-Sensoren oder Lambdasonden, bei denen sporadische Ausfälle und aufwendige Diagnosen zu Streit mit Kunden führen können, kennen Xenon-Steuergeräte nur zwei Zustände: funktioniert oder funktioniert nicht. Retouren sind selten.
Premium-Kundensegment. Xenonscheinwerfer sind Werksausstattung bei Premiumfahrzeugen – Mercedes, BMW, Audi, Lexus, Acura, Volvo, Land Rover. Deren Halter sind in der Regel bereit, für hochwertige Ersatzteile zu zahlen, statt zur billigsten Lösung zu greifen. Das hebt die Preisobergrenze für den Einzelhandel.
10. Xenon-Steuergeräte im Großhandel aus China beziehen
Die wichtigsten chinesischen Produktionscluster für Xenon-Steuergeräte liegen in Guangzhou (Guangdong) und Wenzhou (Zhejiang). Spezialisierte Werke fertigen dort nach Erstausrüsterspezifikation für den weltweiten Aftermarket. Viele dieser Werke unterhalten direkte Technologietransfer-Beziehungen zu den ursprünglichen Erstausrüstern – Fertigungslinien, Bauteile und Qualitätssysteme beruhen auf derselben Entwicklung.
Entscheidende Qualitätsprüfungen bei Xenon-Steuergeräten
Zündspannung am Ausgang. Das Steuergerät muss je nach Lampentyp einen sauberen Zündimpuls von rund 20.000–23.000 V liefern. Eine zu geringe Zündspannung führt zu Fehlstarts, vor allem bei Kälte. Geprüft wird mit Hochspannungstastkopf oder Oszilloskop.
Geregelter Strom im stationären Betrieb. Nach der Zündung muss das Steuergerät eine geregelte Leistung von 35 W halten (bzw. 25 W bei D5S/D8S). Ströme außerhalb der Spezifikation verursachen Farbverschiebungen, vorzeitigen Brennerausfall oder ein Abschalten des Steuergeräts.
Prüfung der Steckerbelegung. Die Stecker von Xenon-Steuergeräten sind nicht einheitlich – VAG, Bosch, Hella und Denso verwenden jeweils eigene Steckerbauformen. Das Aftermarket-Gerät muss exakt zum OE-Stecker passen, damit es sich per Plug-and-play einbauen lässt.
CAN-Bus-Kommunikation (sofern vorhanden). Bei Premiumfahrzeugen mit Scheinwerferüberwachung über CAN-Bus muss das Steuergerät seinen Status an das Karosseriesteuergerät melden. Aftermarket-Geräte müssen eine kompatible CAN-Kommunikation mitbringen, sonst bleibt die Warnmeldung im Kombiinstrument bestehen.
Thermische Schutzschaltung. Ein hochwertiges Steuergerät verfügt über einen Übertemperaturschutz, der das Gerät bei Überhitzung abschaltet. Das verhindert Totalschäden (Rauch, Brand). Prüfen Sie, ob die Schutzschaltung bei der richtigen Schwelle anspricht.
Mechanische Robustheit. Steuergeräte sitzen im Motorraum oder an der Scheinwerfereinheit und sind dort Vibrationen, Temperaturwechseln und Feuchtigkeit ausgesetzt. Prüfen Sie die Dichtheit des Gehäuses (mindestens IP67) und den festen Sitz der Stecker.
ok.parts wendet auf alle Bestellungen von Xenon-Steuergeräten seine 3-stufige Qualitätskontrolle an – einschließlich der Prüfung der elektrischen Ausgangswerte und der Steckerpassung an Stichproben.
11. Praxistipps für den Einbau
Xenon-Steuergerät, bereit für den Einbau – Stecker und Befestigungspunkte vor der Montage prüfen.
1. Batterie abklemmen. Xenon-Steuergeräte erzeugen gefährliche Hochspannung – über 20.000 V bei der Zündung. Klemmen Sie vor Arbeiten am Steuergerät oder an der Verkabelung immer den Minuspol der Batterie ab. Warten Sie 5 Minuten, bis sich die Restladung abgebaut hat.
2. Einbauort freilegen. Steuergeräte sitzen in der Regel hinter der Scheinwerfereinheit (am häufigsten), in einem abgedichteten Fach hinter dem Radhaus (BMW, einige Audi) oder an der Unterseite des Scheinwerfers (Honda, Lexus). Den genauen Einbauort nennen die fahrzeugspezifischen Reparaturinformationen.
3. Steckverbindungen vorsichtig lösen. Der Hochspannungsstecker zum Brenner hat eine Verriegelung – lösen Sie sie behutsam. Alte Stecker verspröden durch Hitze und können bei Gewaltanwendung brechen. Ersetzen Sie gerissene Stecker.
4. Einbaulage festhalten. Viele Steuergeräte reagieren empfindlich auf die Einbaulage – die Kühlfläche muss nach unten oder nach außen zeigen. Fotografieren Sie den Originalzustand vor dem Ausbau.
5. Neues Steuergerät einbauen. Montieren Sie es in derselben Lage wie das Original. Ziehen Sie die Befestigungsschrauben mit dem vorgeschriebenen Drehmoment an (in der Regel 5–8 Nm). Nicht zu fest anziehen – das Gehäuse besteht aus Kunststoff.
6. Steckverbindungen anschließen. Tragen Sie vor dem Zusammenstecken etwas Kontaktfett auf die Steckerpins auf, um Korrosion vorzubeugen. Achten Sie darauf, dass der Stecker hörbar und vollständig einrastet. Lose Verbindungen verursachen sporadische Ausfälle, die schwer zu diagnostizieren sind.
7. Batterie anklemmen und testen. Klemmen Sie den Minuspol der Batterie wieder an. Starten Sie das Fahrzeug und schalten Sie die Scheinwerfer ein. Das neue Steuergerät sollte den Brenner innerhalb von 2–3 Sekunden zünden. Prüfen Sie, ob das Licht innerhalb von 30 Sekunden die volle Helligkeit erreicht und stabil bleibt.
8. Fehlerspeicher löschen und bei Bedarf codieren. Schließen Sie ein Diagnosegerät an und löschen Sie alle Fehlercodes des Karosseriesteuergeräts. Bei Fahrzeugen, deren Xenon-Steuergerät codiert werden muss (siehe Abschnitt 7), führen Sie das herstellerspezifische Verfahren durch.
9. Scheinwerfereinstellung prüfen. Wenn ohnehin am Scheinwerfersystem gearbeitet wird, bietet es sich an, auch die Scheinwerfereinstellung zu kontrollieren. Falsch eingestellte Xenonscheinwerfer sind ein häufiger Mangel bei der Hauptuntersuchung.
12. Häufig gestellte Fragen
Was ist ein Xenon-Steuergerät?
Ein Xenon-Steuergerät (HID-Vorschaltgerät) ist ein elektronisches Bauteil, das die Bordspannung von 12 V in den Hochspannungs-Wechselstromimpuls umwandelt, der zum Zünden und Betreiben eines Xenon-Gasentladungsbrenners nötig ist. Beim Start erzeugt es rund 20.000 V, um den Lichtbogen zu zünden, anschließend regelt es die Leistung auf 35 W, um eine gleichmäßige Lichtleistung zu halten.
Worin unterscheiden sich D1S-, D2S-, D3S- und D4S-Brenner?
D1S hat ein integriertes Zündgerät und ist quecksilberfrei. D2S hat ein separates externes Zündgerät und enthält Quecksilber (ältere Ausführung). D3S ist die quecksilberfreie Version des D1S. D4S ist die quecksilberfreie Version des D2S. Die zugehörigen Steuergeräte sind nicht untereinander austauschbar – jeder Lampentyp benötigt seine eigene Steuergeräteplattform.
Was kosten Xenon-Steuergeräte im Großhandel aus China?
Die Großhandelspreise verifizierter chinesischer Hersteller liegen je nach Typ und OE-Anwendung bei 7–25 USD pro Stück. Originalteile kosten im Einzelhandel 200–600 USD, gleichwertige Aftermarket-Teile 40–120 USD – für Großhändler ergibt sich daraus eine außergewöhnliche Marge.
Wie lange hält ein Xenon-Steuergerät?
Die typische Lebensdauer beträgt 6–12 Jahre (60.000–150.000 km); vorzeitige Ausfälle gehen meist auf eindringende Feuchtigkeit, Vibrationsschäden oder elektrische Probleme im Fahrzeug zurück. Erstausrüstergeräte von Bosch AL und Hella halten tendenziell länger als günstigere Erstausrüsterplattformen.
Muss ein neues Xenon-Steuergerät nach dem Einbau codiert werden?
In den meisten Fällen ist der Tausch reines Plug-and-play, eine Codierung ist nicht nötig. Einige Modelle von Mercedes-Benz, BMW und Audi mit adaptiven Scheinwerfersystemen (AFS) erfordern nach dem Austausch jedoch eine Initialisierung mit den Diagnosesystemen XENTRY, ISTA oder ODIS.
Kann ich nur das Steuergerät tauschen, oder muss auch der Brenner neu?
Steuergerät und Brenner sind getrennte Bauteile. Ist nur das Steuergerät ausgefallen (durch Quertausch des Brenners bestätigt), tauschen Sie nur das Steuergerät. Ist das Fahrzeug allerdings älter als 6 Jahre und der Brenner wurde noch nie erneuert, empfiehlt es sich, beides zu tauschen – der Brenner fällt voraussichtlich ohnehin innerhalb von 1–2 Jahren aus, und der Arbeitsaufwand ist derselbe.
Warum leuchtete mein Scheinwerfer vor dem Ausfall violett/rosa?
Eine Farbverschiebung nach Rosa, Violett oder Bernsteingelb zeigt, dass der Xenonbrenner am Ende seiner Lebensdauer ist – die Metallhalogenide sind nach jahrelangen Zündzyklen aufgebraucht. Das Steuergerät ist in der Regel noch funktionsfähig. Tauschen Sie zuerst den Brenner; zündet der neue Brenner nicht, ersetzen Sie anschließend das Steuergerät.
Sind chinesische Aftermarket-Steuergeräte so gut wie die Originalteile von Bosch oder Hella?
Aftermarket-Steuergeräte in Erstausrüsterqualität von verifizierten Herstellern entsprechen bei Ausgangsspannung, Stromregelung und Steckerkompatibilität den Originalspezifikationen. Sie lassen sich per Plug-and-play direkt einbauen. Die 3-stufige Qualitätskontrolle sorgt für gleichbleibende Qualität. Ein Qualitätsunterschied zum Originalteil ist im normalen Betrieb in der Regel nicht feststellbar.
