Querlenker, Querlenkerlager und Traggelenke: Technik und Großhandelseinkauf

Ein Querlenker besteht aus drei Teilen, die unter einer Nummer verkauft werden: einem Metalllenker, einem oder zwei Gummi-Metall-Lagern und in den meisten Fällen einem Traggelenk. Bei jedem dieser Teile lässt sich auf eigene Weise sparen, und hinter den Angeboten zu einer OE-Nummer kann der komplette Querlenker, das einzelne Lager oder nur das Traggelenk stecken – deshalb können sich die Preise unter einer Nummer um das Zwanzigfache unterscheiden.

Dieser Leitfaden behandelt die Teilegruppe so, wie Einkäufer sie auf ok.parts suchen – komplette Querlenker (Dreieckslenker), Lager, Traggelenke und Achsschenkel: Bauarten, Schadensbilder, die Links-rechts- und Variantenfallen hinter Fehlbestellungen sowie die Fragen, die Sie einem Hersteller stellen sollten.

Das Fahrwerk ist sicherheitsrelevant: Versagt ein Traggelenk oder bricht ein Lenker, kann das Rad unter dem Fahrzeug wegklappen. Das billigste Angebot ist nie automatisch dem Originalteil gleichwertig.

Oberer Aluminium-Querlenker vorne 7L0407021 für VW Touareg, Porsche Cayenne und Audi Q7: zwei eingepresste Lager und ein integriertes Traggelenk – Angebote ansehen

1. Aufgaben von Querlenkern, Lagern, Traggelenken und Achsschenkeln

Der Achsschenkel (Radlagergehäuse, Radträger) nimmt das Radlager, den Bremssattel und den Lenkhebel auf. Querlenker verbinden ihn mit der Karosserie oder dem Achsträger; sie lassen das Rad ein- und ausfedern und führen es zugleich in Längs- und Querrichtung.

Karosserieseitig sorgen Lager – Gummi, der zwischen zwei Metallhülsen einvulkanisiert ist – dafür, dass der Lenker schwenken kann und Fahrbahnstöße gedämpft werden. Radseitig erlaubt ein Traggelenk dem Achsschenkel, zu lenken und sich zu neigen.

Die Zahl der Lenker hängt von der Achskonstruktion ab:

• McPherson-Federbein (die meisten Vorderachsen): ein unterer Querlenker pro Seite.
• Doppelquerlenkerachse: ein oberer und ein unterer Querlenker, wie an der oben gezeigten Vorderachse von Touareg / Cayenne.
• Mehrlenkerachse: Die Dreieckslenker sind in einzelne Lenker aufgelöst. Die Vierlenker-Vorderachse von Audi hat pro Seite zwei obere und zwei untere Lenker, jeder mit eigenem Traggelenk; die Doppelgelenk-Vorderachse von BMW hat zwei untere Lenker: einen quer liegenden Querlenker und eine diagonal verlaufende Zugstrebe.
• Mehrlenker-Hinterachsen: mehrere einfache Lenker mit je einem Lager an beiden Enden, meist ohne Traggelenk.

2. Querlenker: Bauarten und Werkstoffe

Stahlblechlenker

Gepresstes und verschweißtes Stahlblech, Standard bei Klein- und Mittelklassewagen. Günstig und robust; Schwachstellen sind Rost und die Qualität der Schweißnähte.

Am häufigsten

Geschmiedeter oder gegossener Stahllenker

Massiver, einteiliger Lenker für schwerere Pkw und SUV, oft mit großem Gummi- oder Hydrolager.

Hohe Belastung

Aluminiumlenker

Beim Originalteil meist geschmiedet, um die ungefederten Massen zu senken. Darf nach einem Anstoß niemals gerichtet werden.

Leichtbau

Hinterachslenker

Einfache Stahlstange oder einfaches Pressteil mit je einem Lager an beiden Enden, für Mehrlenker-Hinterachsen.

Mehrlenkerachse

Abgebildet, der Reihe nach: Stahlblechlenker vorne unten mit geschraubtem Traggelenk, gelistet unter der Chery-Nummer 202000470AA; Stahl-Zugstrebe 31126768984 für die Allradversionen der BMW-3er-Familie E90; Aluminium-Querlenker vorne unten 4F0407151A für den Audi A6 C6, der auf beiden Seiten passt; Hinterachslenker 1K0501529F für die Plattform des VW Golf V / VI.

Ein Querlenker wird entweder komplett (Lager eingepresst, Traggelenk montiert) oder unbestückt angeboten. Manche Originallenker werden konstruktionsbedingt ohne Traggelenk geliefert, etwa der Stahlblechlenker des Tiguan 5N0407151.

3. Lager und Traggelenke

Lager

Ein Vollgummi-Nachbau eines Hydrolagers sieht auf dem Foto genauso aus und kostet weniger. Ist das Original hydraulisch, lassen Sie sich schriftlich bestätigen, dass es das angebotene Teil ebenfalls ist.

Fahrzeughersteller verkaufen oft nur den kompletten Querlenker. Aftermarket-Marken, die das Lager einzeln führen, schließen diese Lücke – deshalb wird nach Febest-Codes wie TABZZE150B direkt gesucht.

Traggelenke

Ein Traggelenk ist ein gehärteter Stahlzapfen mit Kugelkopf, der in einer Kunststoffschale in einem Stahlgehäuse läuft, gefettet und durch eine Gummimanschette abgedichtet. Befestigt wird es auf eine von drei Arten:

• Integriert: Das Gehäuse ist Teil des Lenkers; ein verschlissenes Gelenk bedeutet einen neuen Lenker. Üblich bei Aluminiumlenkern.
• Eingepresst: ein separates Gelenk, das in den Lenker oder den Achsschenkel eingepresst wird.
• Geschraubt: ein Flanschgelenk, das mit zwei oder drei Schrauben befestigt wird (bei manchen Fahrzeugen ab Werk vernietet).

Der Zapfen sitzt im Achsschenkel entweder über Konus und Mutter oder über einen zylindrischen Schaft mit Klemmschraube. Konus, Zapfendurchmesser und Gewinde sind die Punkte, in denen sich zum Verwechseln ähnliche Gelenke unterscheiden.

Geschraubtes Traggelenk, angeboten unter der Chery-Nummer 202000469AA, hier mit Kronenmutter und Splint – Angebote ansehen

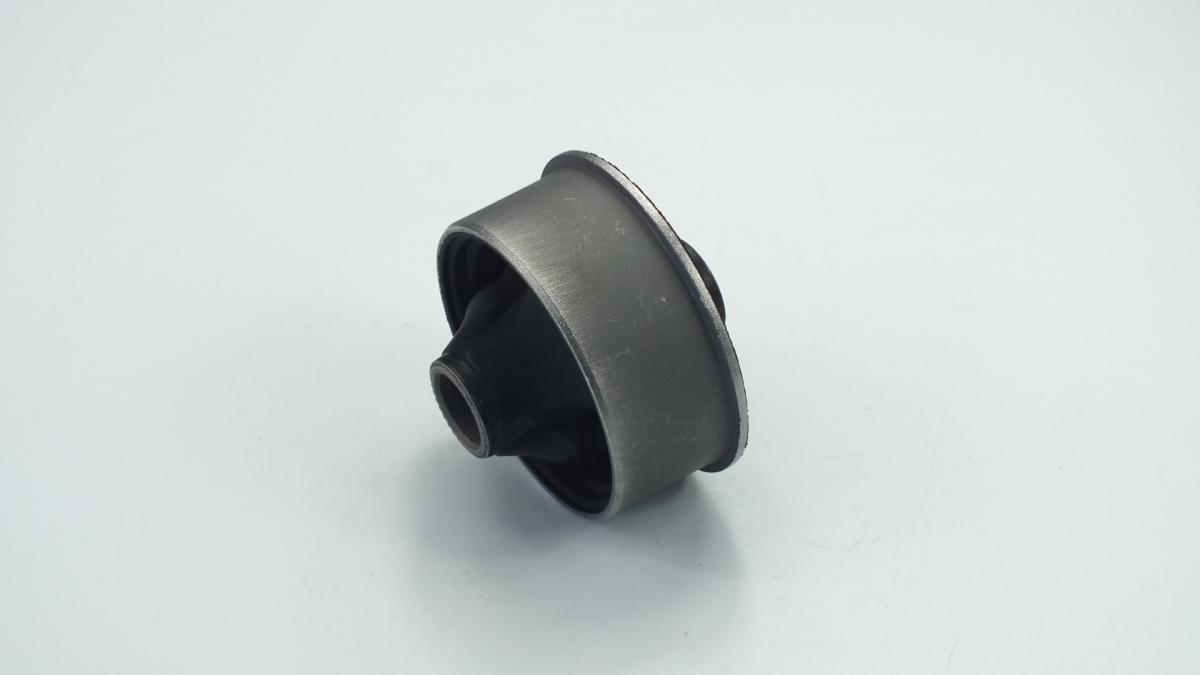

Lager für den unteren Querlenker vorne (hintere Position) unter dem Febest-Code TABZZE150B, eine Toyota-Anwendung – Angebote ansehen

Einzelnes Lager, angeboten unter der BMW-Zugstrebennummer 31126775971 – Angebote ansehen

4. Achsschenkel

Die meistgesuchte Nummer der gesamten Gruppe ist kein Lenker. 8D0407258AM ist der Achsschenkel vorne rechts der Plattform Audi A4 B5 / A6 C5 / VW Passat B5. Sein hoher Hals reicht bis zu den beiden oberen Lenkern der Vierlenkerachse, deren Traggelenkzapfen oben im Achsschenkel von einer einzigen Klemmschraube gehalten werden. Diese Schraube ist dafür bekannt, dass sie festrostet, und beim Ausbau werden Achsschenkel beschädigt.

Achsschenkel 8D0407258AM: links die Radlagerbohrung, rechts der hohe Hals für die beiden oberen Lenker – Angebote ansehen

Achsschenkel bestehen aus Sphäroguss (Gusseisen mit Kugelgraphit), Schmiedestahl oder Aluminium. Weitere Gründe für den Austausch sind Unfallschäden und eine Lagerbohrung, die durch ein mitdrehendes Lager ausgeschlagen ist. Worauf es beim Einkauf ankommt:

• Lagersitz. Viele Achsschenkel nehmen ein eingepresstes Radlager auf, und die Toleranz der Bohrung entscheidet darüber, ob es fest sitzt. In Aftermarket-Teiledaten ist 8D0407258AM mit einem Lagersitz von 82 mm geführt, und für dieselbe Plattform gibt es auch Achsschenkel für ein kleineres Lager – messen Sie das Altteil nach. Siehe den Leitfaden zu Radlagern.
• Seite. Links und rechts sind spiegelbildlich und niemals untereinander austauschbar.

Weitere Achsschenkel mit stetiger Nachfrage sind 6RU407255A (vorne links, VW-Polo-Familie) und 517152S000 (vorne links, Hyundai ix35 / Tucson ab 2010).

5. So fallen diese Teile aus

Fahrwerksgelenke legen keine Fehlercodes ab; die Diagnose erfolgt nach Gehör und mit dem Montiereisen.

Lager werden rissig, reißen ein oder lösen sich von ihren Hülsen; Hydrolager werden zusätzlich undicht und hinterlassen eine ölige Spur. Anzeichen: ein Schlag beim Bremsen oder Anfahren, schwammige Lenkung, Lenkradflattern beim Bremsen, einseitig abgefahrene Reifen.

Traggelenke fallen aus, nachdem die Manschette gerissen ist: Wasser dringt ein, das Fett wird ausgewaschen, die Schale verschleißt und der Zapfen bekommt Spiel. Anzeichen: Klopfen auf kleinen Unebenheiten, Knarzen beim Lenken, unruhiger Geradeauslauf. Am Ende kann der Zapfen aus dem Gehäuse gerissen werden. Schon eine gerissene Manschette allein ist Grund genug, das Gelenk zu ersetzen.

Lenker verbiegen sich bei Bordstein- und Schlaglochtreffern – die Achsgeometrie lässt sich dann nicht mehr einstellen –, und Stahlblechlenker rosten durch. Aluminiumlenker können nach einem Anstoß reißen, der keine sichtbare Verformung hinterlässt.

Montagefehler, die wie Teilemängel aussehen

• Lager mit Aussparungen und Hydrolager in falscher Winkellage eingepresst.
• Alte Dehnschrauben wiederverwendet oder Achsvermessung nach der Arbeit ausgelassen.

Verwandte Verschleißteile: siehe den Leitfaden zu Spurstangenköpfen und Koppelstangen.

6. Links, rechts und zum Verwechseln ähnliche Ausführungen

1. Links und rechts. Lenker und Achsschenkel sind spiegelbildlich, und die Marken nummerieren sie unterschiedlich:

Manche Lenker passen auf beiden Seiten – der Audi-A6-C6-Lenker 4F0407151A und der obere Touareg-Lenker 7L0407021 –, gehen Sie also nicht davon aus, dass es ein Paar gibt.

2. Einbaulage. Die Lenker einer Mehrlenker-Radaufhängung sind der Bezeichnung nach leicht zu verwechseln. BMW nennt den diagonalen unteren Lenker Zugstrebe und den quer liegenden Querlenker; Aftermarket-Listen schreiben „vorne“ und „hinten“, nicht immer einheitlich. Gleichen Sie die Nummer ab, nicht die Bezeichnung.

3. Werkstoff- und Antriebsvarianten. Stahl- und Aluminiumlenker für dasselbe Modell sind in der Regel nicht untereinander austauschbar, und Heck- und Allradversionen haben oft unterschiedliche vordere Lenker und Achsschenkel: Die Stahl-Zugstrebe 31126768984 ist das xDrive-Teil der BMW-E90-Familie.

4. Was im Karton liegt. Unter einer Lenkernummer listen Lieferanten den kompletten Querlenker, das einzelne Lager und manchmal das Traggelenk. Die kurze Teilebezeichnung, die auf der Website neben einer Nummer steht, ist ein Gruppenname und keine Garantie: Die GM-eigene Teileliste führt 95032440 als Querlenker (Aftermarket-Daten: Querlenker vorne unten, Chevrolet Spark), obwohl die Website die Nummer unter Traggelenken einordnet. Lesen Sie den Angebotstitel, sehen Sie sich das Foto an und fragen Sie nach dem Stückgewicht.

5. Ersetzungen und kleine Details. Fahrzeughersteller ersetzen Nummern: BMW 31124083312 wurde durch 31126775960 ersetzt. Lenker können sich außerdem durch einen Halter für den Höhenstandssensor, den Konus des Traggelenks oder die Lagerbauart unterscheiden. Prüfen Sie die Nummer anhand der VIN – siehe OE-Nummer finden und lesen.

7. Die meistgesuchten Nummern auf ok.parts

Die folgende Tabelle ist nach wiederholten Suchanfragen registrierter Einkäufer auf ok.parts sortiert. Diese Teilegruppe macht rund 7 % der wiederholten Suchanfragen unter den meistgesuchten Nummern der Plattform aus.

VW / Audi / Skoda / Seat führen mit 24 % der Suchanfragen der Gruppe, gefolgt von BMW / Mini (10 %), Hyundai / Kia (9 %), Ford und Renault / Dacia (je 7 %) sowie GM (6 %). Auf Febest-Codes entfallen 5 % – Einkäufer, die nur ein Lager suchen – und auf Sitrak-Lkw-Nummern 4 %. Nach der auf der Website geführten Teilebezeichnung entfällt rund die Hälfte der Suchanfragen auf komplette Querlenker, etwas mehr als ein Viertel auf Lager und je etwa ein Zehntel auf Traggelenke und Achsschenkel.

Drei Nummern für schwere Lkw im oberen Bereich der Gruppe sind als Querlenkerlager gelistet, fehlen aber in der Tabelle. Volvo 20442252, die am zweithäufigsten gesuchte Nummer, ist laut Aftermarket-Teiledaten ein Gummilager für Blattfeder / Achsbock (auch Renault Trucks 7420442252). Sitrak AZ9925688204 wird als Stabilisatorlager verkauft; bei AZ9925524177 sollten Sie die Einbaulage am Lkw mit dem Lieferanten klären. Verlangen Sie für jedes dieser Teile vor der Bestellung eine bemaßte Zeichnung.

Lieferanten nach Teilenummer finden

Die Angaben zur Fahrzeugzuordnung dienen der Orientierung; gleichen Sie jede Nummer vor der Bestellung mit der VIN ab.

8. Qualität: Was ein gutes Teil von einem schlechten unterscheidet

Der Lenker

• Fertigungsverfahren. Fragen Sie, ob der Lenker gepresst, geschmiedet oder gegossen ist, und vergleichen Sie mit dem Original. Ein gegossener Nachbau eines Schmiedelenkers ist das Hauptrisiko: Er sieht richtig aus, ist aber weniger duktil.
• Gewicht. Ist ein Stahlblechlenker deutlich leichter als das Original, wurde dünneres Blech verwendet.
• Schweißnähte an Stahlblechlenkern: durchgehend, kein Durchbrand am Lagerrohr.
• Beschichtung. Stahllenker sollten kathodisch tauchlackiert (KTL) sein, nicht nur spritzlackiert. Fragen Sie nach dem Ergebnis der Salzsprühnebelprüfung und der angewandten Norm (ISO 9227 oder ASTM B117).
• Dauerfestigkeitsprüfung. Verlangen Sie den Prüfstandsbericht.

Das Traggelenk

• Zapfen aus gehärtetem legiertem Stahl mit glatter Kugeloberfläche; Konus und Gewinde lehrengeprüft.
• Auszieh- und Ausdrückkraft an Stichproben aus jeder Charge geprüft.
• Gleichmäßiger Drehwiderstand, kein Spiel, keine rauen Stellen.
• Manschette aus Chloropren-Kautschuk oder einer vergleichbaren Mischung, mit Spannringen gesichert und mit Fett gefüllt.

Das Lager

• Gummihärte (Shore A) nach Zeichnung: Zu weich ergibt eine schwammige Lenkung, zu hart überträgt Geräusche und reißt.
• Gummi-Metall-Bindung: Im Zerstörungsversuch sollte der Gummi reißen, bevor er sich sauber vom Metall ablöst.
• Lagemarkierungen an Lagern mit Aussparungen und an Hydrolagern.
• Durchmesser der Außenhülse innerhalb der Toleranz, sonst wandert das Lager aus dem Lenker.

Beim Wareneingang

Prüfen Sie Stichproben aus jedem Los: Links-/Rechts-Kennzeichnung, Beschichtungsschäden, Winkellage der Lager, Sitz der Manschette, Zapfengewinde, beiliegendes Befestigungsmaterial, bei Achsschenkeln die Lagerbohrung. Siehe den Leitfaden zur Qualitätskontrolle. Eine Werkszertifizierung nach IATF 16949 ist ein nützlicher Filter, ersetzt aber keine Musterprüfung.

9. Hinweise zum Großhandelseinkauf

Alle folgenden Zahlen sind eine Momentaufnahme der Angebote auf ok.parts vom 7. Oktober 2026, keine Preisliste.

Preisniveau. Die Median-Angebotspreise je Nummer reichten von etwa 1 $ bis 74 $, der mittlere Wert lag bei rund 13 $:

Die Medianwerte für Lenkernummern werden durch Lager gedrückt, die unter derselben Nummer gelistet sind; am oberen Ende der Spanne steht in der Regel ein Originalteil. Für 31126852992 reichten die sichtbaren Angebote von etwa 1 $ bis zu mehreren hundert Dollar.

Wer verkauft. Rund 87 % der sichtbaren Angebote kamen aus China und 13 % aus den Vereinigten Arabischen Emiraten; 86 % stammten von Herstellern, 13 % von Großhandelsunternehmen. Die meisten Teile sind markenlos und neutral verpackt; daneben finden sich Originalteile und Teile der Marke Febest. Siehe Hersteller oder Handelsunternehmen und OEM, OES oder Aftermarket.

MOQ. Die häufigsten Mindestmengen waren 1, 10, 20, 50, 100 und 200 Stück.

Verpackung und Fracht. Jedes Teil sollte einzeln in Beutel und Karton verpackt sein, damit Manschetten nicht gequetscht werden und Beschichtungen nicht durchscheuern. Lenker und Achsschenkel sind schwer, die Fracht macht daher einen spürbaren Teil der Einstandskosten aus; siehe den Incoterms-Leitfaden.

Zoll. Querlenker und Traggelenke werden üblicherweise unter der HS-Unterposition 8708.80 (Aufhängungssysteme und Teile davon) angemeldet. Die nationalen Unterteilungen weichen voneinander ab, und lose Gummi-Metall-Lager können anders eingereiht werden – klären Sie das mit Ihrem Zollagenten.

Gewährleistung. Vereinbaren Sie schriftlich, was als Mangel gilt (Ablösung der Gummi-Metall-Bindung, Ausfall der Manschette, Spiel innerhalb einer festgelegten Frist) und was nicht (falsche Montage, Anstoßschäden).

Bestellung zusammenstellen. Eine sinnvolle Erstbestellung je Fahrzeugmodell ist der komplette Satz: Querlenker links und rechts, einzelne Lager und Traggelenke, Koppelstangen und Spurstangenköpfe. Suchen Sie auf ok.parts jede OE-Nummer und vergleichen Sie auf der Angebotsseite Preis, MOQ, Lieferzeit, Herkunftsland und Rang des Lieferanten, bevor Sie Lieferantenkontakte freischalten.

Kaufanfrage stellen

10. Häufig gestellte Fragen

Soll ich komplette Querlenker oder einzelne Lager und Traggelenke bevorraten?

Beides. Wo Arbeitszeit teuer ist, bevorzugen Werkstätten komplette Querlenker, weil der Einbau schneller geht. Preissensible Märkte und Besitzer von Fahrzeugen mit teuren Aluminiumlenkern kaufen das Lager oder das Traggelenk einzeln.

Warum reichen die Preise unter einer OE-Nummer von 1 $ bis über 100 $?

Lieferanten listen das einzelne Lager, das Traggelenk, einen markenlosen kompletten Querlenker und das Originalteil unter derselben Nummer.

Wie unterscheide ich ein Hydrolager von einem Vollgummilager?

Am Foto nicht zuverlässig. Lassen Sie es sich vom Lieferanten schriftlich bestätigen; ein Hydrolager hat innen Flüssigkeitskammern, und ein aufgeschnittenes Muster aus der Charge schafft Klarheit.

Müssen Querlenker paarweise ersetzt werden?

Vorgeschrieben ist es nicht, an einer Achse aber gute Praxis: Ein neues Lager ist steifer als ein verschlissenes auf der anderen Seite. Halten Sie links und rechts gemeinsam vorrätig.

Warum ist ein neues Lager nach wenigen Monaten gerissen?

Meist liegt es an der Montage: Die Lagerschrauben wurden bei frei hängenden Rädern angezogen, sodass der Gummi in Fahrhöhe verdreht ist. Die weiteren Ursachen sind eine falsche Winkellage beim Einpressen und eine schlechte Gummi-Metall-Bindung.
