Motorlager: Bauarten, Ausfallsymptome und Großhandelseinkauf

Auf ok.parts werden Motor- und Getriebelager unter allgemeinen Sammelbezeichnungen gesucht – „Engine Mount“ (31 % der Suchanfragen der Gruppe), „Support Assy“ (30 %), „Support Sub-Assy“ (25 %) und „Insulator“ (10 %) –, und dieselben Bezeichnungen decken auch Federbeinstützlager, Anschlagpuffer, Gasfedern und Fahrerhausdämpfer für Lkw ab. Die Bezeichnung sagt wenig; erst die Nummer verrät, um welches Teil es sich handelt.

Lager sind leicht zu kopieren und anhand eines Fotos kaum zu beurteilen. Ein Originalteil und ein Nachbau unter derselben Nummer können gleich aussehen und sich trotzdem in dem unterscheiden, was der Fahrer spürt: in der Gummihärte, in der Haftung zwischen Gummi und Metall und darin, ob überhaupt Flüssigkeit im Lager ist.

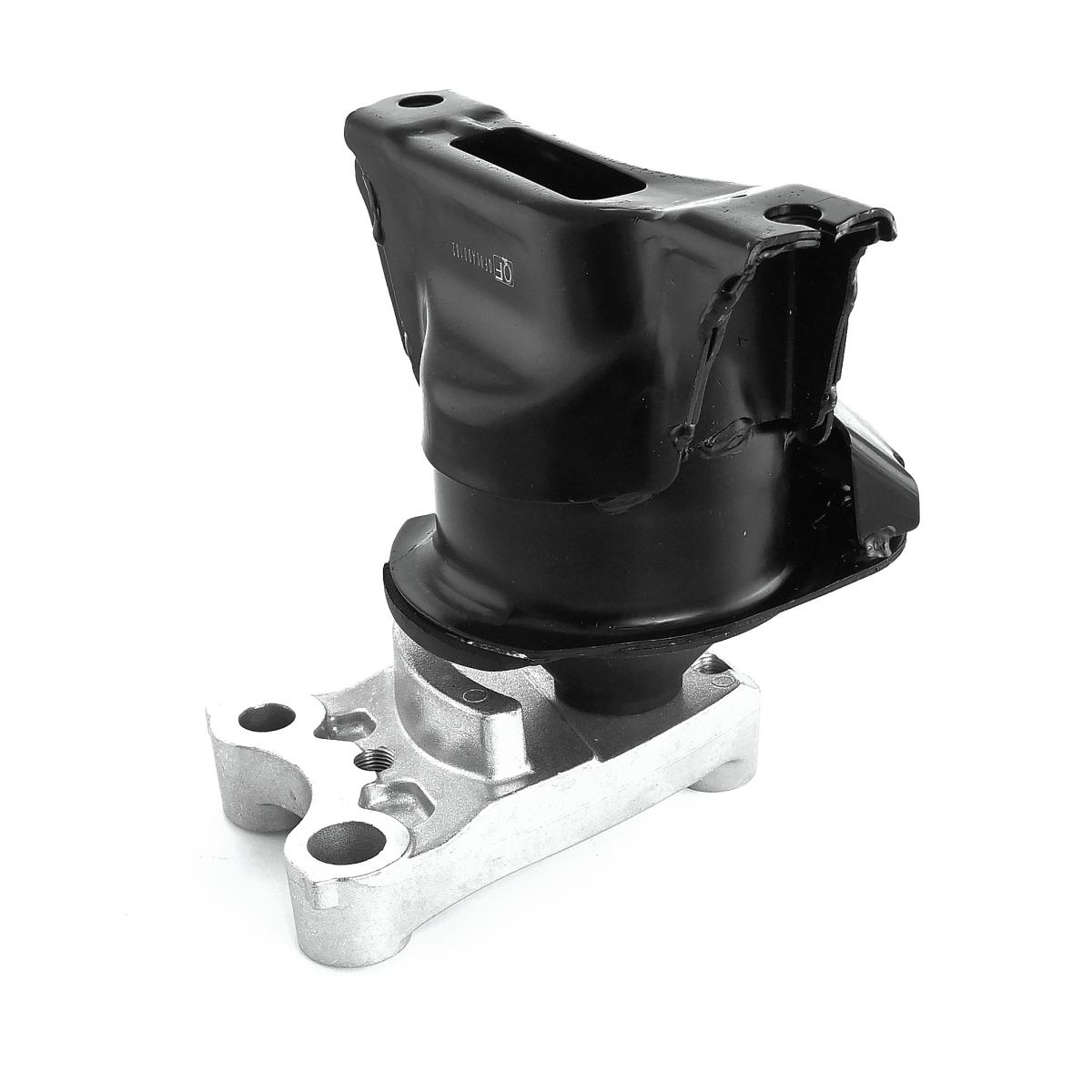

Rechtes Motorlager 50820SNBJ02 für den Honda Civic der achten Generation: Stahlhalter, Gummikörper, Aluminiumsockel. Der Halter trägt das QF-Zeichen von QUATTROFRENI, der Eigenmarke von ok.parts.

1. Aufgaben von Motor- und Getriebelagern

Ein Aggregatelager hat drei Aufgaben: Es trägt das Gewicht von Motor und Getriebe, hält beide gegen Antriebsmoment, Brems- und Kurvenkräfte in Position und hält die Motorschwingungen von der Karosserie fern.

Für die Schwingungsisolation soll das Lager weich sein: Im Leerlauf schwingt der Motor mit kleinen, schnellen Bewegungen, und weiches Gummi leitet sie nicht weiter. Für die Führung des Aggregats soll es steif und gut gedämpft sein: Beim Anfahren, beim Gangwechsel oder in einem Schlagloch macht das Aggregat große, langsame Bewegungen, die rasch abklingen müssen. Jede Konstruktion ist ein Kompromiss zwischen beiden Anforderungen, und die teuren Bauarten gibt es, um beides zugleich zu erreichen.

Die meisten Pkw haben drei oder vier Lager, jedes abgestimmt auf seinen Einbauort sowie auf den Motor und das Getriebe, die es trägt.

2. Bauarten: Vollgummi, hydraulisch, schaltbar, aktiv

Hydrolager, Längsmotor

Aluminiumgehäuse mit Gummitragfeder und flüssigkeitsgefüllter Kammer im Inneren, verschraubt zwischen Motortragarm und Vorderachsträger. Im Bild: BMW 22116768853.

Links und rechts verschieden

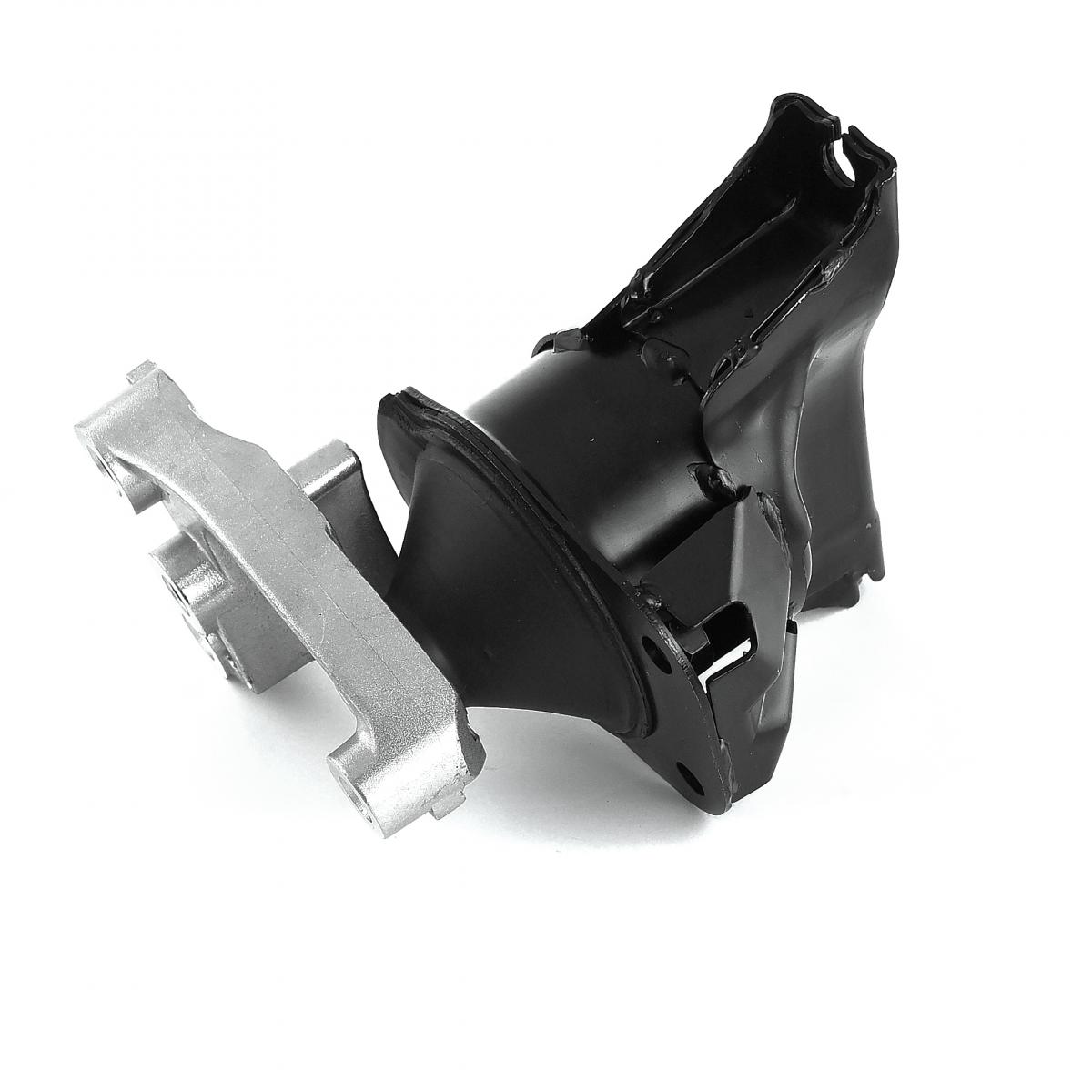

Seitliches Lager, Quermotor

Hängt den Motor oder das Getriebe am Längsträger der Karosserie auf und trägt den größten Teil des Gewichts. Im Bild: Honda 50820SNBJ02.

Tragend

Roll Stopper / Drehmomentstütze

Eine Gummibuchse in einem Halter oder eine kurze Strebe mit je einer Buchse an beiden Enden („Hundeknochen“, Pendelstütze). Sie trägt kaum Gewicht, sondern hindert das Aggregat daran, sich unter Drehmoment zu verdrehen. Im Bild: Mitsubishi MN101572.

Vollgummi

Vollgummilager (Gummi-Metall-Lager). Die Steifigkeit ergibt sich aus Mischung und Form: Aussparungen und Rippen machen dasselbe Lager in der einen Richtung weich und in der anderen steif – es muss deshalb lagerichtig eingebaut werden.

Hydraulische Lager, auch Hydrolager genannt. Im Gummikörper liegen zwei Kammern, gefüllt mit einer Flüssigkeit auf Glykolbasis und getrennt durch eine Platte mit einem langen, engen Kanal und meist einer lose gelagerten Membran. Kleine, schnelle Schwingungen bewegen nur die Membran, das Lager bleibt also weich. Große, langsame Bewegungen drücken Flüssigkeit durch den Kanal; das dämpft das Aufschwingen des Motors auf seinen Lagern.

Schaltbare Lager haben zusätzlich ein Ventil. Im Leerlauf wird per Unterdruck oder Magnetventil ein Bypass oder eine Luftkammer geöffnet, und das Lager wird weicher als ein Hydrolager mit fester Abstimmung. Achten Sie auf einen Unterdruckanschluss oder einen elektrischen Stecker. Das Audi-A6-Lager 4F0199379BH gehört zu dieser Bauart: Aftermarket-Hersteller führen es als elektrisch verstellbares Hydrolager.

3. Einbaulage: rechts, links, vorn, hinten

Quermotor, Pendelstützenlagerung. Zwei tragende Lager sitzen weit oben, eines auf der Motorseite, eines auf der Getriebeseite. Unten verbindet eine Drehmomentstütze das Aggregat mit dem Hilfsrahmen und fängt die Drehbewegung ab. Bei den meisten Quereinbauten sitzt der Motor rechts und das Getriebe links; „rechtes Lager“ meint daher meist das motorseitige, „linkes Lager“ das getriebeseitige Lager – manche Anordnungen sind allerdings gespiegelt.

Quermotor, Vierpunktlagerung. Viele Modelle von Hyundai, Kia, Mitsubishi und Toyota haben zusätzlich zu den beiden seitlichen Lagern ein vorderes und ein hinteres Lager tief unten am Hilfsrahmen. Hyundai, Kia und Mitsubishi nennen sie Roll Stopper; bei Toyota heißen alle vier Lager Insulator.

Längsmotor. Hecktriebler sowie die meisten Pick-ups und SUV mit Leiterrahmen: je ein Lager links und rechts am Motor und ein Getriebelager auf einem Querträger.

Links und rechts beziehen sich auf die Fahrtrichtung – bei Linkslenkern ebenso wie bei Rechtslenkern.

4. Schadensbilder und was gleich mit ersetzt wird

• Rissiges oder gerissenes Gummi. Alter, Hitze und Ozon lassen das Gummi verhärten, bis es reißt.
• Ablösung. Das Gummi löst sich vom Metall.
• Setzen. Das Gummi gibt nach, und der Motor hängt tiefer.
• Flüssigkeitsverlust. Ein Hydrolager mit gerissenem Gummi verliert seine Flüssigkeit und hinterlässt einen dunklen, öligen Fleck am Lager und darunter.
• Ölschaden. Motoröl oder Servoöl, das auf ein Lager tropft, lässt Naturkautschuk aufweichen und quellen. Beheben Sie zuerst die Undichtigkeit – oft ist es eine Ventildeckeldichtung, siehe Ventildeckel und Ölabscheider –, sonst ergeht es dem neuen Lager genauso.

Was der Fahrer bemerkt: Vibrationen in Lenkrad, Sitz und Karosserie im Leerlauf; ein Schlag beim Anfahren, Schalten oder Gaswegnehmen; Poltern auf Bodenwellen.

Passive Lager setzen keine Fehlercodes. Bei schaltbaren und aktiven Lagern kann das Steuergerät einen Fehlercode für den Stromkreis des Magnetventils oder des Aktors ablegen.

Gleich mit ersetzen

1. Den ganzen Satz prüfen: Fällt ein Lager aus, haben die anderen seinen Anteil mitgetragen.
2. Bei Längsmotoren das linke und das rechte Motorlager paarweise wechseln.
3. Neue Schrauben verwenden, wo der Hersteller sie vorschreibt; manche Hersteller stufen Lagerschrauben als Einwegteile ein.

5. Die Nummer lesen und Fehlbestellungen vermeiden

Die Nummer verrät oft die Einbaulage. Toyota kennzeichnet mit den ersten fünf Ziffern die Teileart: 12361 ist der vordere Insulator, 12371 der hintere, 12372 der linke. 1236102100, 1237122220 und 1237222150 sind also ein vorderes, ein hinteres und ein linkes Lager, noch bevor Sie irgendetwas nachschlagen. Hyundai und Kia verwenden 21910 für den vorderen Roll Stopper bei Modellen, die einen haben, etwa bei 219101G200, und 54610 für das vordere Federbeinstützlager. In den Nummern des VW-Konzerns steht der mittlere Block 199 für die Aggregatelagerung; bei BMW-Nummern steht die führende 2211 für die Gruppe Motoraufhängung. Weitere Formate finden Sie im Beitrag OE-Nummer finden und lesen.

Links und rechts. Die BMW-Lager 22116768852 (rechts) und 22116768853 (links) unterscheiden sich in einer einzigen Ziffer und sehen auf dem Foto gleich aus. Prüfen Sie beim Wareneingang die Etiketten.

Hydrolager links 22116768853 – Angebote ansehen

Hydrolager rechts 22116768852: auf dem Foto fast identisch – Angebote ansehen

Motor- und Getriebevarianten. Benziner und Diesel, Schalt- und Automatikversionen eines Modells teilen sich oft den Halter und unterscheiden sich in der Gummihärte oder der hydraulischen Abstimmung. Ordnen Sie nach VIN zu, nicht nach dem Aussehen.

Mehrere Nummern für ein Teil. Ford vergibt eine neue Nummer, wenn ein Teil überarbeitet wird. Aftermarket-Hersteller führen das Focus-Lager 1306038 zusammen mit mehreren weiteren Ford-Nummern, darunter 1345658 und 1430067. Das sind Vergleichsnummern, keine Ersetzungen aus den Unterlagen von Ford selbst – bestätigen Sie die Zuordnung daher per VIN.

Lieferumfang. Eine Drehmomentstütze kann komplett, ohne ihren Halter oder als bloße Buchse angeboten werden. Lassen Sie sich ein Foto vom Inhalt des Kartons schicken.

6. Die meistgesuchten Nummern auf ok.parts

Die Tabelle führt die Aggregatelager der Gruppe auf, sortiert nach wiederholten Suchanfragen registrierter Einkäufer auf ok.parts. Federbeinstützlager und die übrigen Teile, die unter denselben Sammelbezeichnungen laufen, sind darin nicht enthalten; sie werden im nächsten Abschnitt behandelt.

Über die gesamte Namensgruppe hinweg liegen die Nummern des VW-Konzerns mit 14 % der Suchanfragen vorn, gefolgt von GM und Toyota / Lexus mit je 11 % und Hyundai / Kia mit 10 %. Diese Anteile umfassen alles, was sich hinter den Sammelbezeichnungen verbirgt, nicht nur die Aggregatelager.

Bei den echten Aggregatelagern gilt die Nachfrage einfachen Teilen für Volumenmodelle: Roll Stopper für den Hyundai Accent und den Mitsubishi Lancer, die Lager des Toyota Corolla, das seitliche Lager des Honda Civic, die Drehmomentstütze des VW Golf. Hydrolager für Audi und BMW folgen auf höherem Preisniveau.

Lieferanten nach Teilenummer finden

Die Angaben zur Fahrzeugzuordnung sind eine Orientierungshilfe für die Bestandssortierung, kein Ersatz für die Prüfung per VIN.

7. Federbeinstützlager und andere Teile hinter denselben Bezeichnungen

Ein Viertel der Suchanfragen dieser Gruppe entfällt auf „Support Sub-Assy“, und die meisten der bestplatzierten Nummern unter dieser Bezeichnung sind Federbeinstützlager. Ein Federbeinstützlager ist ein Fahrwerksteil: Es befestigt das Federbein oben an der Karosserie und lässt es an der Vorderachse über ein Wälzlager den Lenkbewegungen folgen. Dieses Wälzlager ist entweder in das Stützlager integriert oder wird separat geliefert. Zu den meistgesuchten Nummern gehören Hyundai 546103X200 (Elantra ab 2010, Veloster) und 5461025000 (Accent 2000–2005, Getz), Renault 540340002R (Megane III, Scenic III) und Nissan 54320JD00B (Qashqai, rechte Seite; die linke hat eine eigene Nummer).

Domlager werden paarweise je Achse ersetzt, in der Regel zusammen mit den Stoßdämpfern. Diese Teile nehmen Fahrwerkskräfte auf – setzen Sie das billigste Angebot deshalb nicht mit dem Original gleich: Prüfen Sie die Gummi-Metall-Haftung, die Gewinde der Stehbolzen und ob ein Wälzlager zum Angebot gehört. Verwandte Fahrwerksteile: Querlenker und Querlenkerlager sowie Spurstangenköpfe und Koppelstangen.

Federbeinstützlager vorn rechts 54320JD00B für den Nissan Qashqai

Federbeinstützlager vorn MN101372 für Mitsubishi Outlander und ASX – Angebote ansehen

Weitere Teile, die unter denselben Sammelbezeichnungen auftauchen:

• Fahrerhausteile für Lkw. DAF 1817662, die meistgesuchte Nummer der gesamten Gruppe, ist ein Stoßdämpfer der Fahrerhausfederung; die meistgesuchten Nummern von MAN und Scania sind ein Fahrerhausdämpfer und eine Gasfeder.
• Gasfedern. LR049207 ist eine Gasfeder für die Motorhaube des Range Rover.
• Halter. 1K0253144BD aus dem VW-Konzern, gelistet als „Mounting“, ist ein Halter aus der Baugruppe Abgasanlage.
• Anschlagpuffer, Staubschutzmanschetten und Federauflagen. Dazu zählen die meisten der bestplatzierten „Insulator“-Positionen, zum Beispiel die obere Federauflage 546202K000 von Hyundai / Kia.
• Bremssattelhalter, gelistet als „Support Brake Caliper“ – siehe den Leitfaden zu Bremssätteln.

Die Angebotstitel sind ebenso ungenau: Das Federbeinstützlager von Renault läuft sowohl unter „Strut Mount“ als auch unter „Engine Mount“. Maßgeblich sind die Nummer und das Foto.

8. Qualität: Gummi, Haftung, Flüssigkeit und Halter

Gummimischung. Naturkautschuk ist wegen seiner Dauerfestigkeit der Standardwerkstoff für Aggregatelager. Seine Schwachstellen sind Öl, Hitze und Ozon. Die Härte wird in Shore A angegeben und mit dem Durometer gemessen (ASTM D2240, ISO 48-4). Ein zu harter Nachbau besteht jede Sichtprüfung und vibriert im Fahrzeug; ein zu weicher setzt sich. Lassen Sie sich vom Hersteller die Härtevorgabe samt Toleranz nennen und messen Sie Muster selbst nach.

Haftung. Die Metallteile werden gereinigt und mit Primer und Haftmittel beschichtet, dann wird das Gummi im Werkzeug aufvulkanisiert. Eine gute Bindung ist fester als das Gummi selbst: Reißt man ein Muster auseinander, bleibt Gummi auf dem Metall zurück. Blankes Metall bedeutet Haftungsversagen. Die Haftungsprüfungen beschreibt ASTM D429.

Hydraulische Funktion. Die gängige Abkürzung ist ein Vollgummikörper in einem Gehäuse, das nach Hydrolager aussieht. Das Teil lässt sich einbauen, kostet weniger – und das Fahrzeug vibriert im Leerlauf. Prüfungen, die sich bewähren:

• Muster gegen ein Originalteil wiegen. Die BMW-Lager 22116768852 und 22116768853 wiegen jeweils rund 0,9 kg; ein deutlich leichterer Nachbau ist verdächtig.
• Ein Muster aufschneiden. Es müssen Flüssigkeit, eine Trennplatte und eine Membran vorhanden sein.
• Prüfdaten anfordern, und zwar neben denen eines Originalteils: Kraft-Weg-Kennlinie, dynamische Steifigkeit und Dämpfung über der Frequenz, Dauerhaltbarkeit unter zyklischer Belastung.
• Nachfragen, ob jedes einzelne Stück auf Dichtheit geprüft wird.

Halter und Gehäuse. Aluminiumdruckguss muss rund um die Schraubenbohrungen frei von Poren und Rissen sein; Stahlblechteile brauchen einwandfreie Schweißnähte und eine Beschichtung, die der Salzsprühnebelprüfung standhält (ISO 9227). Ein Lager, das sich nur mit Gewalt in seine Position bringen lässt, steht vom ersten Tag an unter Vorspannung.

Wareneingangsprüfung

1. Nummer, Seitenkennzeichnung und Herstelldatum auf jedem Teil.
2. Lochpositionen, Gewinde der Stehbolzen und Gesamthöhe im Vergleich zum Referenzmuster.
3. Härte an mehreren Teilen je Charge.
4. Hebelprobe an der Gummikante: kein Abheben vom Metall.
5. Hydrolager: Gewicht, kein öliger Film im Beutel.

Gummi altert auch im Regal: Lagern Sie die Teile kühl und dunkel und geben Sie die Ware in der Reihenfolge des Herstelldatums aus. Siehe auch den Leitfaden zur Qualitätskontrolle.

9. Hinweise zum Großhandelseinkauf

Preise. Im Datenstand vom 7. Oktober 2026 lagen die Medianpreise der Angebote bei rund 4 bis 8 USD für Vollgummilager und Roll Stopper (219101G200, MN101572, 1K0199855BA, die Lager des Toyota Corolla) und bei rund 10 bis 18 USD für Hydrolager (Honda 50820SNBJ02, Ford 1306038, die BMW-Lager). Das schaltbare Audi-Lager lag bei rund 27 USD. Das vordere RAV4-Lager 1236136130 lag bei rund 28 USD; mehr als die Hälfte seiner sichtbaren Angebote kam aus den Vereinigten Arabischen Emiraten, darunter auch Teile unter der Marke Toyota. Federbeinstützlager lagen bei rund 3,50 bis 6 USD. Ein Angebot weit unter dem Median seiner Nummer kann eine bloße Buchse, ein Teil ohne Halter oder ein Vollgummi-Nachbau eines Hydrolagers sein.

Lieferanten. Rund 84 % der sichtbaren Angebote kamen aus China und 16 % aus den Vereinigten Arabischen Emiraten; 84 % wurden von Herstellern eingestellt, 16 % von Großhandelsunternehmen. Die meisten Angebote betreffen markenlose, neutral verpackte Teile; Angebote unter der Marke des Fahrzeugherstellers oder einer Aftermarket-Marke gibt es zu vielen Nummern. Siehe OEM, OES, Aftermarket oder Originalteil und Hersteller oder Handelsunternehmen.

MOQ. Zu den meisten Nummern gibt es Angebote mit einer Mindestmenge von 1 Stück; die üblichen Mengenstaffeln liegen bei 20, 30, 50, 100 und 200 Stück.

In Fahrzeugsätzen bestellen. Werkstätten wollen für ein Fahrzeug das rechte Lager, das linke Lager und die Drehmomentstütze.

Verpackung und Fracht. Jedes Lager braucht einen eigenen Karton mit Nummer und Seitenangabe auf dem Etikett. Lager sind im Verhältnis zu ihrem Preis schwer, Seefracht ist daher der übliche Weg; siehe Autoteile-Versand aus China und Incoterms für Importeure. Aftermarket-Hersteller deklarieren Gummi-Metall-Lager unter HS 4016.99 (Waren aus vulkanisiertem Kautschuk) oder 8708.99 (Fahrzeugteile); die Praxis und die nationalen Unterpositionen weichen voneinander ab, klären Sie den Code daher mit Ihrem Zollagenten.

Gewährleistung. Halten Sie schriftlich fest, was als Mangel gilt – Ablösung, Flüssigkeitsverlust, gerissener Halter – und für welchen Zeitraum.

Auf ok.parts vergleichen Sie die Angebote zu einer Nummer direkt nebeneinander und schalten die Kontakte je Lieferant frei. Passt kein Angebot, stellen Sie eine Kaufanfrage.

Kaufanfrage stellen

10. Häufig gestellte Fragen

Kann ein Vollgummilager ein Hydrolager ersetzen?

Einbauen lässt es sich, und manche Billignachbauten sind genau so aufgebaut. Das Fahrzeug vibriert dann stärker und wird lauter, weil die hydraulische Dämpfung fehlt. Verkaufen Sie ein solches Teil als das, was es ist, nicht als gleichwertigen Ersatz.

Woran erkenne ich, ob in einem Hydrolager wirklich Flüssigkeit ist?

Vergleichen Sie das Gewicht mit dem eines Originalteils und schneiden Sie von jedem neuen Lieferanten ein Muster auf. Ein echtes Hydrolager enthält Flüssigkeit, eine Trennplatte mit Kanal und eine Membran.

Müssen alle Lager auf einmal ersetzt werden?

Nicht unbedingt, aber prüfen Sie den ganzen Satz: Die übrigen Lager haben zusätzliche Last getragen. Bei Längsmotoren werden das linke und das rechte Motorlager in der Regel paarweise gewechselt.

Sind linke und rechte Lager untereinander austauschbar?

In der Regel nicht. Häufig sind sie spiegelbildlich ausgeführt und tragen aufeinanderfolgende Nummern, etwa BMW 22116768852 und 22116768853, oder sie unterscheiden sich in der Steifigkeit.

Ist ein Federbeinstützlager ein Motorlager?

Nein. Es ist ein Fahrwerksteil, das das Federbein oben an der Karosserie befestigt. Neben Motorlagern taucht es nur deshalb auf, weil beide unter Sammelbezeichnungen wie Support Sub-Assy gelistet sind.
