Spurstangenköpfe, Axialgelenke und Koppelstangen im Großhandelseinkauf

Spurstangenköpfe, Axialgelenke, Koppelstangen und Stabilisatorlager gehören zu den günstigsten Fahrwerksteilen im Großhandelssortiment – und zu denen, die sich am leichtesten falsch bestellen lassen: Zwei Teile, die auf dem Foto identisch aussehen, können sich um eine Gewindesteigung, wenige Millimeter Länge oder einen Millimeter Stabilisatordurchmesser unterscheiden.

Spurstangen lenken die Räder und sind sicherheitsrelevant: Reißt ein Zapfen aus dem Gehäuse, lässt sich das betreffende Rad nicht mehr lenken. Koppelstangen und Stabilisatorlager begrenzen lediglich die Wankneigung der Karosserie; verschleißen sie, wird das Auto laut, lange bevor es gefährlich wird. Dieser Unterschied sollte bestimmen, wie gründlich Sie den jeweiligen Einkauf prüfen.

Spurstangenkopf 1J0422812B für den VW Golf IV; das R auf dem Gehäuse kennzeichnet das rechte Teil – Angebote ansehen

1. Was diese Teile leisten

Bei der Zahnstangenlenkung sitzt an jedem Ende der Zahnstange eine Spurstange, die den Achsschenkel drückt und zieht. Sie besteht aus zwei miteinander verschraubten Kugelgelenken:

• das Axialgelenk – auch als Axialstange, innere Spurstange oder Zahnstangenende geführt – wird auf das Ende der Zahnstange geschraubt und lässt die Stange den Bewegungen der Radaufhängung folgen;
• der Spurstangenkopf, das äußere Gelenk, wird auf die Axialstange geschraubt und sitzt mit seinem meist konischen Zapfen im Lenkhebel des Achsschenkels.

Über das Gewinde zwischen beiden, das eine Kontermutter sichert, wird die Spur des jeweiligen Rades eingestellt.

Der Stabilisator (Querstabilisator, kurz „Stabi“) ist eine Drehstabfeder, die das linke und das rechte Rad einer Achse miteinander verbindet und der Wankneigung der Karosserie entgegenwirkt. Stabilisatorlager klemmen den Stabilisator am Achsträger oder an der Karosserie und lassen ihn drehen. Koppelstangen (Pendelstützen, Stabilisatorstreben, Stabistangen) verbinden die Stabilisatorenden mit dem Federbein oder dem Querlenker.

2. Bauarten und Ausführungen

Spurstangenkopf (außen)

Kugelgelenk im geschmiedeten Gehäuse, bei den meisten Ausführungen mit Innengewinde für die Axialstange, dazu ein Zapfen für den Achsschenkel. Gerade oder abgewinkelt; abgewinkelte Gehäuse sind seitengebunden.

Meistgesucht

Axialgelenk (innere Spurstange)

Kugelgelenk, das auf das Zahnstangenende geschraubt wird, mit langer Stange und Gewinde für den Spurstangenkopf. Arbeitet verdeckt unter der Lenkmanschette.

Unter der Manschette

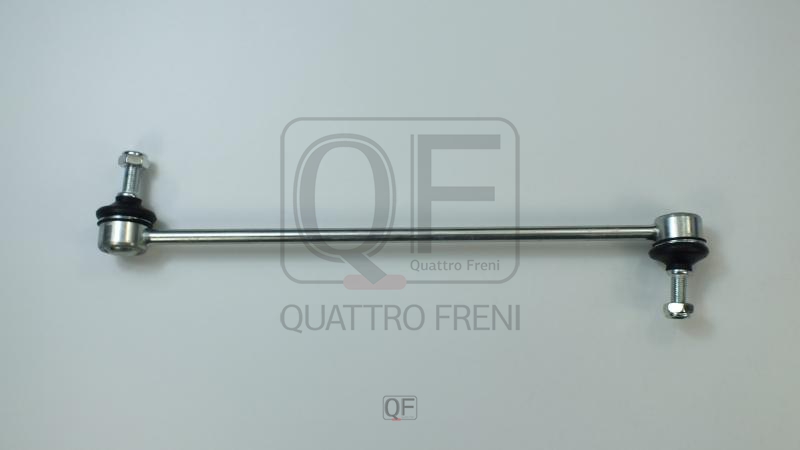

Koppelstange

Stange mit je einem Gelenk an beiden Enden, zwischen Stabilisator und Federbein oder Querlenker.

Paarweise ersetzt

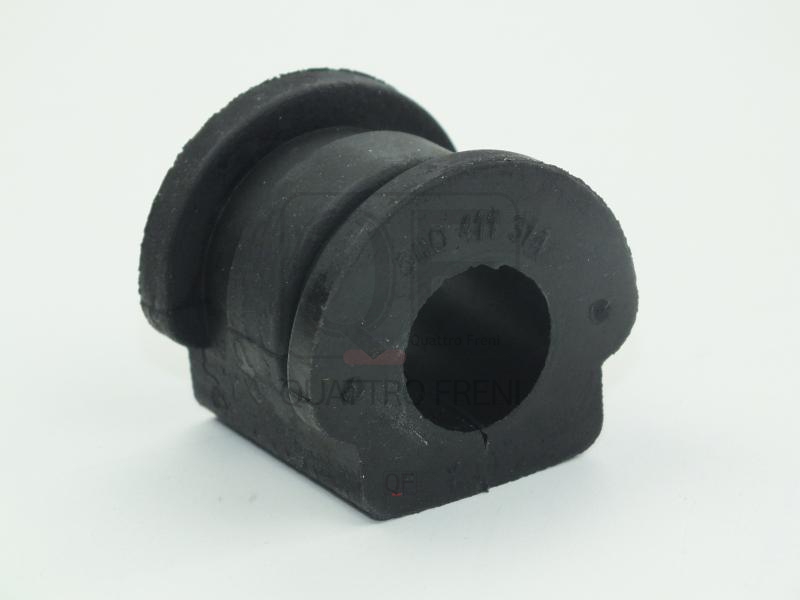

Stabilisatorlager

Gummilager, das den Stabilisator am Achsträger klemmt. Bestellt wird nach dem Stabilisatordurchmesser, nicht allein nach dem Fahrzeugmodell.

Durchmesser entscheidet

Abgebildet sind, der Reihe nach: Spurstangenkopf 1J0422812B, ein unter der Geely-Nummer 4036028500 gelistetes Axialgelenk, die vordere Koppelstange LR002626 für den Land Rover Freelander 2 und das vordere Stabilisatorlager 6Q0411314R des VW-Konzerns. Mehrere Fotos tragen das Zeichen von QUATTROFRENI, der Eigenmarke von ok.parts.

Köpfe, Axialgelenke und komplette Spurstangen

Manche Lieferanten bieten Innen- und Außenteil vormontiert als komplette Spurstange an. In den Angeboten werden die Begriffe unscharf verwendet: Auf ok.parts steht die Sammelbezeichnung „Rod Assy Tie“ sowohl bei Spurstangenköpfen als auch bei kompletten Spurstangen. Lesen Sie Angebotstitel und Foto, bevor Sie Preise vergleichen.

Bauarten von Koppelstangen

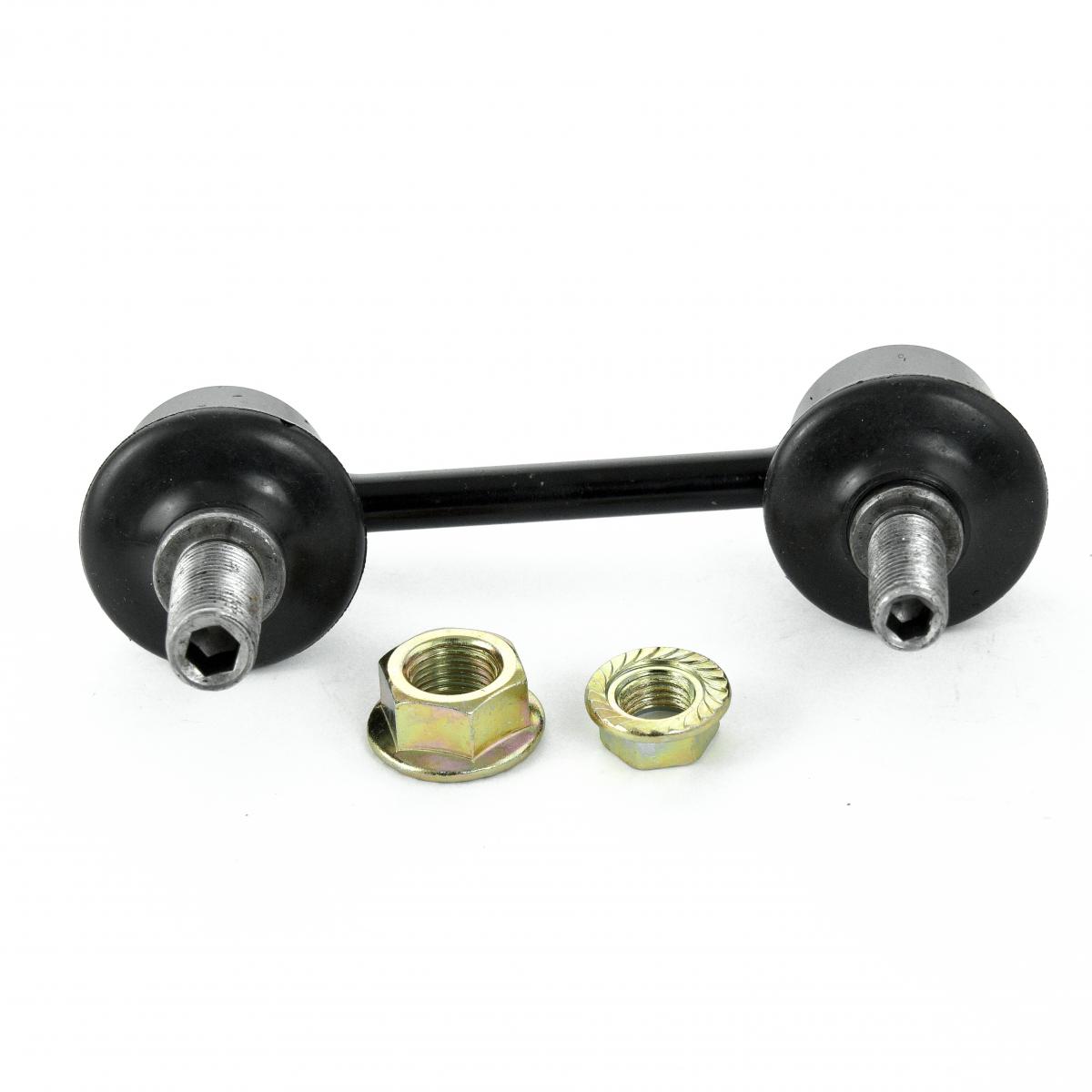

Zwei Kugelgelenke an kurzer Stange, mit Bundmuttern geliefert: hintere Koppelstange Nissan 56261AV611

Kugelgelenk an einem Ende, Durchgangsverschraubung mit Gummilagern am anderen: hintere Koppelstange Hyundai Accent 5583025000

Zapfen winklig zueinander versetzt: hintere Koppelstange Chery M112916030

Die meisten Stabilisatorlager sind ein einteiliges, geschlitztes Gummiformteil, das sich aufbiegen und über den Stabilisator schieben lässt. Manche haben in der Bohrung eine Gewebe- oder Gleiteinlage, andere sind ab Werk auf den Stabilisator aufvulkanisiert.

3. Ausfallbilder und Prüfung

Alle Kugelgelenke dieser Gruppe fallen auf dieselbe Weise aus: Die Gummimanschette reißt oder wird eingeschnitten, Wasser und Schmutz dringen ein, das Fett wird ausgewaschen, Kugel und Kunststoffschale verschleißen, es entsteht Spiel. Ein Gelenk mit gerissener Manschette muss ersetzt werden, auch wenn es noch spielfrei ist.

Verschlissene Spurstangenköpfe und Axialgelenke machen sich durch schwammige Lenkung, leichtes Klopfen auf schlechter Fahrbahn und ungleichmäßigen Reifenverschleiß bemerkbar. Geprüft wird bei angehobenem Rad: in 3-Uhr- und 9-Uhr-Stellung fassen, hin und her bewegen und dabei die Gelenke beobachten. Spiel am Axialgelenk ist durch die Lenkmanschette hindurch zu ertasten; eine gerissene Manschette wird zusammen mit dem Axialgelenk ersetzt.

Koppelstangen klappern oder poltern bei niedriger Geschwindigkeit auf kleinen Unebenheiten. Geprüft werden sie von Hand, wobei beide Räder der Achse auf gleicher Höhe stehen müssen – sonst ist der Stabilisator verspannt und hält die Gelenke unter Spannung, sodass kein Spiel zu spüren ist.

Stabilisatorlager, die verhärtet oder ausgeschlagen sind, quietschen auf Bodenschwellen und lassen den Stabilisator unter Umständen in seinen Schellen schlagen. Koppelstangen und Stabilisatorlager werden in der Regel achsweise ersetzt.

Diese Teile arbeiten rein mechanisch und setzen keine Fehlercodes. Drei Montagehinweise für Werkstattkunden:

• Nach jeder Arbeit an der Spurstange muss die Spur auf dem Achsmessstand eingestellt werden; das Abzählen der Gewindegänge reicht nur für die Fahrt dorthin.
• Selbstsichernde Muttern werden nur einmal verwendet. Der Zapfen wird mit dem Abzieher gelöst, nicht mit dem Hammer.
• Gummilager werden nicht mit mineralölbasiertem Fett eingeschmiert.

4. Worin sich ähnlich aussehende Teile unterscheiden

Sechs Punkte sind für die meisten Fehlbestellungen in dieser Gruppe verantwortlich.

1. Links und rechts. Gerade Spurstangenköpfe passen oft auf beide Seiten. Abgewinkelte nicht: Das Gehäuse ist spiegelbildlich ausgeführt, und viele tragen ein L oder R auf dem Gehäuse, wie auf dem Foto am Anfang des Artikels. Nissan vergibt für die beiden Seiten unterschiedliche Grundnummern: Beim Micra ist 48640AX600 der linke und 48520AX600 der rechte Kopf.

2. Gewinderichtung. Bei Lenkgestängen, die durch Drehen eines Rohres oder einer Hülse eingestellt werden, hat ein Ende Rechts- und das andere Linksgewinde – unter verschiedenen Nummern.

3. Gewindegröße und Steigung. Das Gewinde zwischen Axialstange und Spurstangenkopf ist meist ein metrisches Feingewinde, und zwei Ausführungen desselben Fahrzeugs können sich allein in der Steigung oder um eine Gewindegröße unterscheiden.

4. Zapfenkonus. Ein konischer Zapfen muss im Achsschenkel auf ganzer Länge tragen. Vergleichen Sie den Durchmesser am großen Ende und die Konuslänge mit dem Altteil oder der Zeichnung.

5. Ausführung des Lenkgetriebes. Dasselbe Fahrzeugmodell kann mit Lenkgetrieben verschiedener Hersteller oder mit hydraulischer bzw. elektrischer Servolenkung gebaut sein; die Axialgelenke unterscheiden sich dann in Gewinde oder Länge. Fragen Sie nach der VIN oder der Nummer auf dem Altteil – siehe VIN entschlüsseln und OE-Nummer finden.

6. Stabilisatordurchmesser, Achse und Koppelstangenlänge. Die Fahrzeughersteller verbauen in derselben Karosserie je nach Motor und Fahrwerkspaket Stabilisatoren unterschiedlichen Durchmessers, teils in Schritten von nur einem Millimeter, und jeder braucht sein eigenes Lager. Auch vordere und hintere Lager eines Modells sehen sich ähnlich. Bei Koppelstangen kommt es auf die Länge zwischen den Kugelmittelpunkten, die Zapfengewinde und den Winkel zwischen den beiden Zapfen an.

Einstellgewinde, Kontermutter und Schlüsselflächen des Axialgelenks 4036028500. Gewindedurchmesser und Steigung sind das Erste, was an einem Muster zu prüfen ist – Angebote ansehen

5. Die Teilenummer lesen

Mehrere Fahrzeughersteller verschlüsseln die Teileart in der Nummer. Die folgenden Muster gelten für die meisten Modelle; ein Angebot, dessen Beschreibung der Nummer widerspricht, verdient daher einen zweiten Blick.

Ein Beispiel: Nissan 54613 ist bei den meisten Modellen das vordere Lager, dennoch führt Nissan 54613JD17A als hinteres Stabilisatorlager des Qashqai.

Bei den Nummern des VW-Konzerns gibt die erste Ziffer der Mittelgruppe die Hauptgruppe an, 4 für Vorderachse und Lenkung, 5 für die Hinterachse: 5Q0505465C ist ein Hinterachsteil, 6Q0411314R ein Vorderachsteil. Bei Spurstangenköpfen stehen die Ziffern 811 und 812 vor dem Kennbuchstaben für links und rechts. Nummern von Ford und GM enthalten keine solchen Angaben. Chinesische Fahrzeughersteller verwenden überwiegend ein gemeinsames Gruppennummernschema; das JAC-Lager 2906231U3400 lässt sich daher anhand der ersten vier Ziffern dem vorderen Stabilisator zuordnen. Mehr dazu im Leitfaden zu Ersatzteilen für chinesische Automarken.

Manche Fahrzeughersteller liefern die Lager nur zusammen mit dem Stabilisator, oft weil sie aufvulkanisiert sind; Reparaturlager aus dem Aftermarket werden dann unter der Nummer des Stabilisators gelistet. Die VW-Nummer 5Q0411303R ist ein solcher Fall: Sie bezeichnet einen kompletten vorderen Stabilisator, die Angebote darunter sind jedoch Reparaturlager zu Preisen deutlich unter einem Dollar.

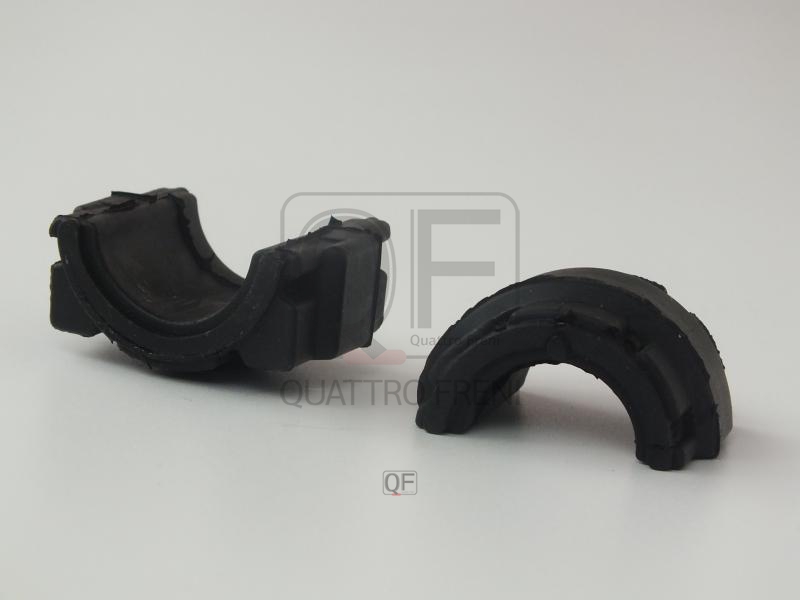

Zweiteiliges Reparaturlager, gelistet unter 5Q0411303R – Angebote ansehen

6. Die meistgesuchten Nummern auf ok.parts

Die Tabelle ist nach wiederholten Suchanfragen registrierter Einkäufer auf ok.parts sortiert.

Keine Marke dominiert. Ford hat mit 14 % den größten Anteil an den Suchanfragen der Gruppe, gefolgt vom VW-Konzern (11 %), Mitsubishi (10 %) und Toyota / Lexus (9 %). Ein Lagersortiment für diese Gruppe muss eher breit als tief sein.

Die Lenkung überwiegt gegenüber dem Stabilisator: Spurstangenköpfe, komplette Spurstangen und Axialgelenke machen zusammen rund 58 % der Suchanfragen aus, Koppelstangen 22 % und Stabilisatorlager rund 21 %. Die meistgesuchte Einzelnummer ist dennoch ein Lager, Mitsubishi MN100250. Auch Nummern chinesischer Marken stehen in der Liste: Ein Geely-Spurstangenkopf liegt auf Platz zwei, Chery-Nummern folgen weiter unten.

Die Fahrzeugangaben nennen nur die Hauptmodelle und sind keine vollständigen Verwendungslisten; gleichen Sie jede Nummer vor der Bestellung mit dem Fahrzeug oder der VIN ab. Zwei Ford-Nummern weiter unten in der Rangliste, 1541652 und 1894033, führen auf ok.parts zu denselben Angeboten; eine Vergleichsliste aus dem Aftermarket führt beide als denselben rechten Spurstangenkopf.

Lieferanten nach Teilenummer finden

7. Qualität: Werkstoffe, Prüfungen und Wareneingangskontrolle

Woraus ein gutes Gelenk besteht

• Kugelzapfen: geschmiedeter, vergüteter legierter Stahl mit fein bearbeiteter Kugel. Die Oberflächengüte bestimmt, wie schnell die Lagerschale verschleißt.
• Gehäuse: geschmiedeter Stahl, verschlossen durch Umbördeln oder Verpressen des Randes über einem Deckel. Dieser Verschluss hält den Zapfen unter Last im Gehäuse.
• Lagerschale: eine Kunststoffschale, so vorgespannt, dass sich das Gelenk mit gleichmäßigem Widerstand und spielfrei bewegt.
• Manschette: eine Gummimischung, die bei Kälte elastisch bleibt und gegen Ozon und Fett beständig ist.

Bei Stabilisatorlagern ist der Werkstoff das Produkt: die Gummimischung, ihre Shore-A-Härte, ihr Druckverformungsrest nach Wärmealterung und die Maßhaltigkeit der Bohrung.

Was Sie vom Hersteller anfordern sollten

1. Werkstoff- und Wärmebehandlungsspezifikation des Zapfens mit Härteprüfprotokollen.
2. Prüfberichte zu Auszugs- und Ausdrückkraft des Zapfens, Dreh- und Kippmoment, Spiel unter Last und Dauerlauf, jeweils mit Abnahmegrenzwerten.
3. Ergebnisse der Salzsprühnebelprüfung für die Beschichtung; Ergebnisse der Ozon- und Kälteprüfung für die Manschette.
4. Nachweis eines funktionierenden Qualitätsmanagementsystems – IATF 16949 bei einem Werk, das Fahrzeughersteller beliefert – und ein Chargencode auf jedem Teil.

Siehe auch Qualitätskontrolle und Prüfung in China sowie Hersteller und Handelsunternehmen.

Was beim Wareneingang zu prüfen ist

• Bewegen Sie jedes Gelenk der Stichprobe von Hand: Es soll sich mit gleichmäßigem Widerstand drehen und kippen lassen. Ein Zapfen, der unter seinem Eigengewicht umfällt, hat keine Vorspannung; läuft er rau, sitzt Schmutz im Gelenk oder die Lagerschale ist beschädigt.
• Manschetten auf Schnitte, lose Spannringe und austretendes Fett prüfen.
• Eine Mutter auf das Zapfengewinde drehen; das Innengewinde der Spurstangenköpfe mit einer Lehre oder einer Muster-Axialstange prüfen.
• Länge, Gewinde und Konus mit dem Referenzmuster vergleichen, die Bohrungen der Stabilisatorlager mit einem Lehrdorn prüfen.
• Sicherstellen, dass links und rechts gekennzeichnet und in den Kartons nicht vermischt sind.

8. Hinweise zum Großhandelseinkauf

Zum Zeitpunkt der Erstellung (Stand: 7. Oktober 2026) lagen die Medianpreise der Angebote für die meistgesuchten Nummern dieser Gruppe auf ok.parts zwischen rund 0,45 $ und rund 19 $ pro Stück, der mittlere Wert bei rund 2,25 $. Nach Teileart:

Das sind Mediane der sichtbaren Angebote, keine Preisangebote. Die Spannen unter einer einzelnen Nummer sind oft sehr groß: Originalteile, Marken-Aftermarket und markenlose Herstellerware stehen nebeneinander, und über Querverknüpfungen geraten ganz andere Teile in die Liste. Ein Angebot zu 200 $ unter der Nummer eines Stabilisatorlagers ist ein anderes Teil, kein teures Lager.

Rund drei Viertel der sichtbaren Angebote kamen aus China, rund ein Viertel aus den Vereinigten Arabischen Emiraten; etwa drei Viertel stammten von Herstellern, der Rest von Großhandelsunternehmen. Die häufigsten Mindestbestellmengen waren ein Stück sowie 50 bis 500 Stück je Nummer, bei einigen Stabilisatorlagern bis zu 1.000. In der Regel sind die Ein-Stück-Angebote Original- oder Markenteile zu höherem Stückpreis, die größeren Mengen markenlose oder neutral verpackte Herstellerware.

• Nummern in einer Bestellung mischen. Kombinieren Sie Spurstangenköpfe, Axialgelenke, Koppelstangen und Stabilisatorlager für dieselben Fahrzeuge mit Querlenkern und Traggelenken.
• Verpackung. Spurstangenköpfe und Koppelstangen sollten einzeln im Karton samt Muttern verpackt sein; Stabilisatorlager werden meist in Beuteln geliefert. Zur eigenen Marke siehe Private-Label-Fertigung.
• Original oder nicht. Angebote, die die Marke eines Fahrzeugherstellers zum Werkspreis versprechen, verdienen einen zweiten Blick – siehe OEM, OES und Aftermarket sowie gefälschte Teile.
• Zoll und Fracht. Es handelt sich um Teile der HS-Position 8708 (Teile und Zubehör für Kraftfahrzeuge); Lenkungsteile sind dort unter 8708.94 erfasst, Teile der Radaufhängung unter 8708.80. Die Einreihung des einzelnen Artikels und die nationalen Unterpositionen weichen voneinander ab – klären Sie das mit Ihrem Zollagenten. Siehe Versand aus China und Incoterms.

Kaufanfrage stellen

9. Häufig gestellte Fragen

Was ist der Unterschied zwischen Spurstangenkopf und Axialgelenk?

Der Spurstangenkopf ist das radseitige Kugelgelenk, dessen Zapfen im Achsschenkel sitzt. Das Axialgelenk, auch Axialstange oder innere Spurstange genannt, wird auf die Zahnstange des Lenkgetriebes geschraubt und trägt das Einstellgewinde für den Spurstangenkopf.

Sind linker und rechter Spurstangenkopf dasselbe Teil?

Gerade Köpfe oft ja; abgewinkelte nicht – sie haben unterschiedliche Teilenummern und meist eine L- oder R-Kennzeichnung.

Wie finde ich das richtige Stabilisatorlager, wenn für ein Fahrzeug mehrere gelistet sind?

Nach der Achse und dem Durchmesser des Stabilisators. Messen Sie den Stabilisator an der Lagerstelle oder nehmen Sie die in das alte Lager eingeformte Zahl und gleichen Sie sie mit der Bohrung des neuen ab.

Kann eine Koppelstange aus Stahl die originale Kunststoff-Koppelstange ersetzen?

In der Regel ja, sofern die Länge zwischen den Kugelmittelpunkten, die Zapfengewinde und die Zapfenwinkel übereinstimmen. Verbauen Sie auf beiden Seiten der Achse dieselbe Bauart.

Ist nach dem Austausch dieser Teile eine Achsvermessung nötig?

Nach dem Tausch eines Spurstangenkopfs oder Axialgelenks immer, weil sich die Spureinstellung dabei verändert. Koppelstangen und Stabilisatorlager beeinflussen die Achsgeometrie nicht.
