Riemenspanner & Umlenkrollen: Leitfaden zu Technik und Großhandelseinkauf

Riemenspanner und Umlenkrollen haben eine einfache Aufgabe: den Riemen auf der richtigen Spannung und in der richtigen Spur zu halten. Hinter dem Begriff „Spanner“ stehen jedoch zwei sehr unterschiedliche Risiken: Im Nebenaggregatetrieb bleibt das Fahrzeug nach einem Ausfall meist ohne Ladestrom, Lenkunterstützung oder Klimaanlage, im Zahnriementrieb kann ein Ausfall mit verbogenen Ventilen enden. Wer als Einkäufer beides verwechselt, bezahlt das mit Retouren.

Dieser Leitfaden behandelt Riemenspanner für den Nebenaggregatetrieb (Keilrippenriemen), Umlenkrollen, Zahnriemenspanner und Kurbelwellen-Riemenscheiben: Bauarten, Ausfallbilder, die Details, die zu Fehlbestellungen führen, die Nummern, nach denen registrierte Einkäufer auf ok.parts am häufigsten suchen, und Einkaufshinweise auf Basis der im Oktober 2026 sichtbaren Angebote.

Mechanischer Riemenspanner 31258153 für den Nebenaggregatetrieb des Volvo 2.5 Fünfzylinder-Turbobenziners, die meistgesuchte Nummer dieser Gruppe – Angebote ansehen

1. Welche Aufgabe Spanner und Rollen haben

Die meisten Pkw-Motoren der letzten drei Jahrzehnte treiben Generator, Klimakompressor und – je nach Ausstattung – Servopumpe und Wasserpumpe über einen einzigen Keilrippenriemen (Poly-V-Riemen, Serpentinenriemen) an. Eine Bezeichnung wie 6PK1660 steht für sechs Rippen im PK-Profil und eine Länge von 1.660 mm. Ein solcher Riemen funktioniert nur, wenn seine Spannung in einem engen Fenster bleibt, während er sich längt und die Kurbelwellendrehzahl mit jedem Arbeitstakt pulsiert.

Das ist die Aufgabe des automatischen Riemenspanners: ein federbelasteter Arm mit Rolle, der die Riemenlängung ausgleicht und Riemenschwingungen dämpft. Umlenkrollen (auch Führungsrollen) sitzen an fester Position, führen den Riemen und vergrößern seinen Umschlingungswinkel an den angetriebenen Riemenscheiben.

Der Steuertrieb ist ein eigenes System. Ein Zahnriemen läuft von der Kurbelwelle zu den Nockenwellen, über einen eigenen Spanner und eigene Umlenkrollen und bei vielen Motoren auch über die Wasserpumpe. Steuerketten haben einen öldruckbeaufschlagten Spanner im Motorinneren – das ist eine andere Teilegruppe.

2. Bauarten und Ausführungen

Mechanischer Spanner

Eine Drehfeder im Aluminium-Druckgussgehäuse spannt den Arm vor, ein Reibelement dämpft ihn. Die häufigste Bauart. Foto: 1345A090 für Mitsubishi.

Feder + Reibung

Hydraulischer Spanner

Der Arm mit der Rolle wird von einem separaten Hydraulikelement beaufschlagt: außen Schraubenfeder, innen ölgefüllter Dämpfer. Foto: 059145201H für den 3.0 V6 TDI von VAG; die Einbaurichtung ist auf dem Hydraulikelement markiert.

Feder + Öldämpfer

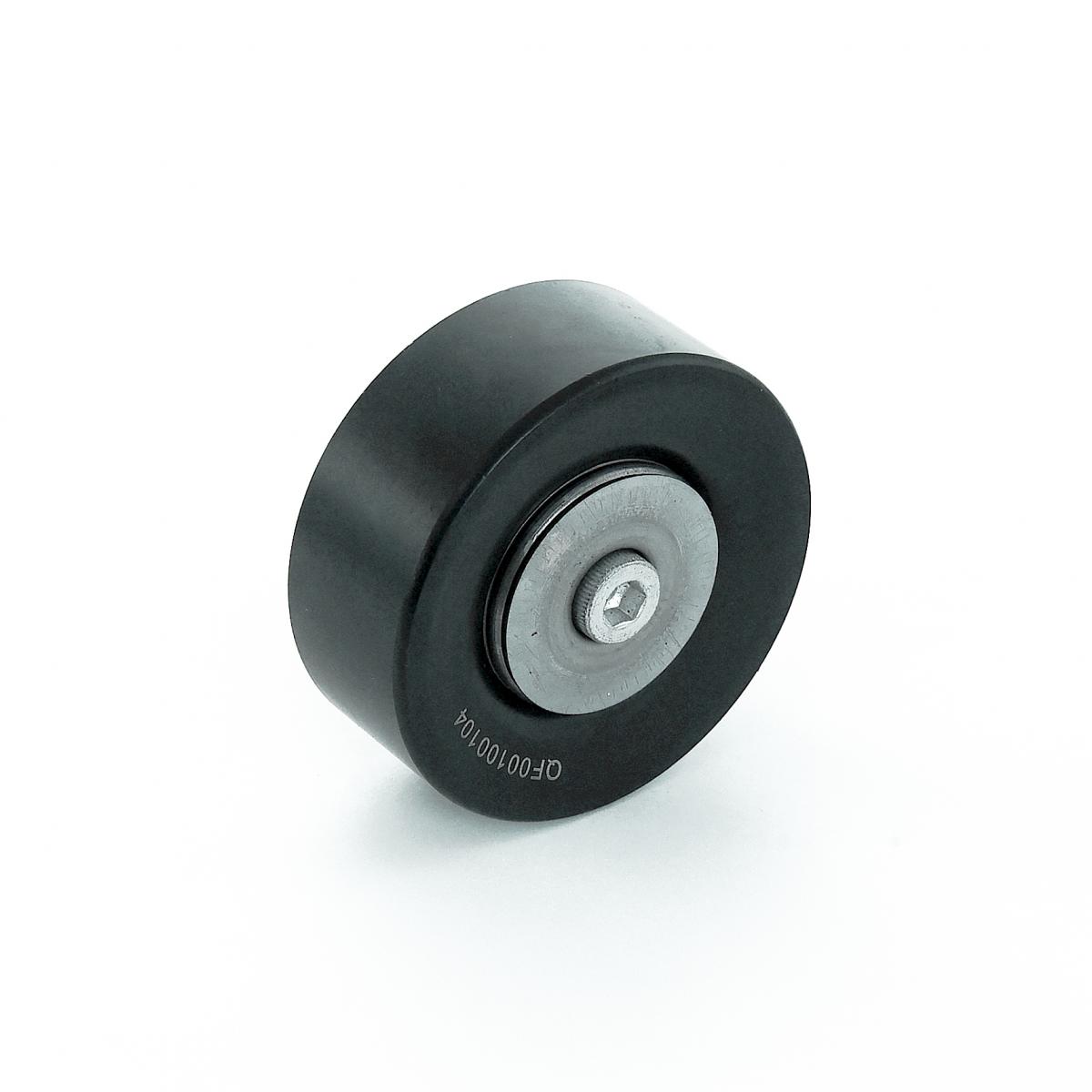

Umlenkrolle

Ein abgedichtetes Kugellager in einem Mantel aus Kunststoff oder Stahl, an fester Position verschraubt. Foto: 70-mm-Umlenkrolle 11287799464 für BMW-Dieselmotoren der Generation M47 / M57.

Fest, ohne Feder

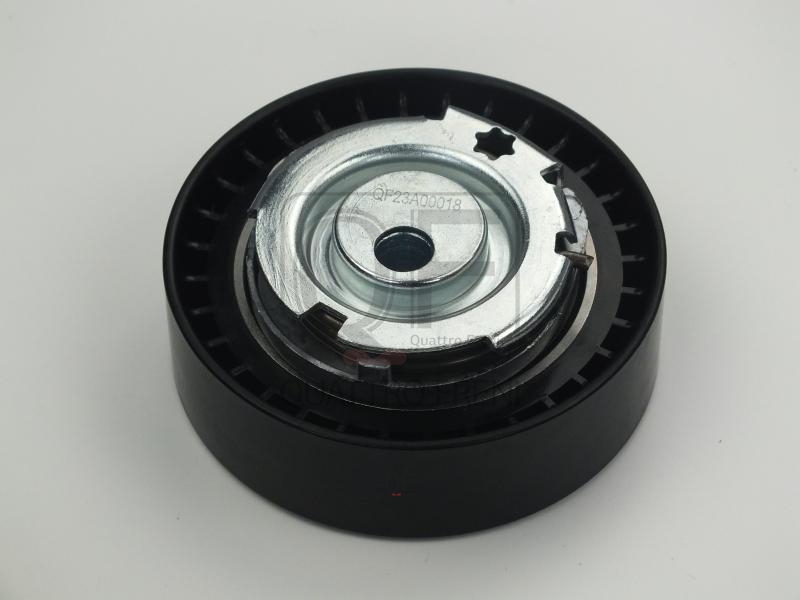

Zahnriemenspanner

Eine Rolle auf einem Exzenter mit eigener Feder, die bei der Riemenmontage auf eine Markierung eingestellt wird. Foto: der Spanner aus dem Zahnriemensatz 130C17480R.

Verkauf im Zahnriemensatz

Einige Fotos in diesem Leitfaden tragen das QF-Zeichen von QUATTROFRENI, der Eigenmarke von ok.parts.

Glatt und gerillt, Kunststoff und Stahl

Eine Rolle, die auf dem Riemenrücken läuft, ist glatt; läuft sie auf der Rippenseite, ist sie passend dazu gerillt. Beide Ausführungen kommen als Umlenkrolle und am Spannarm vor.

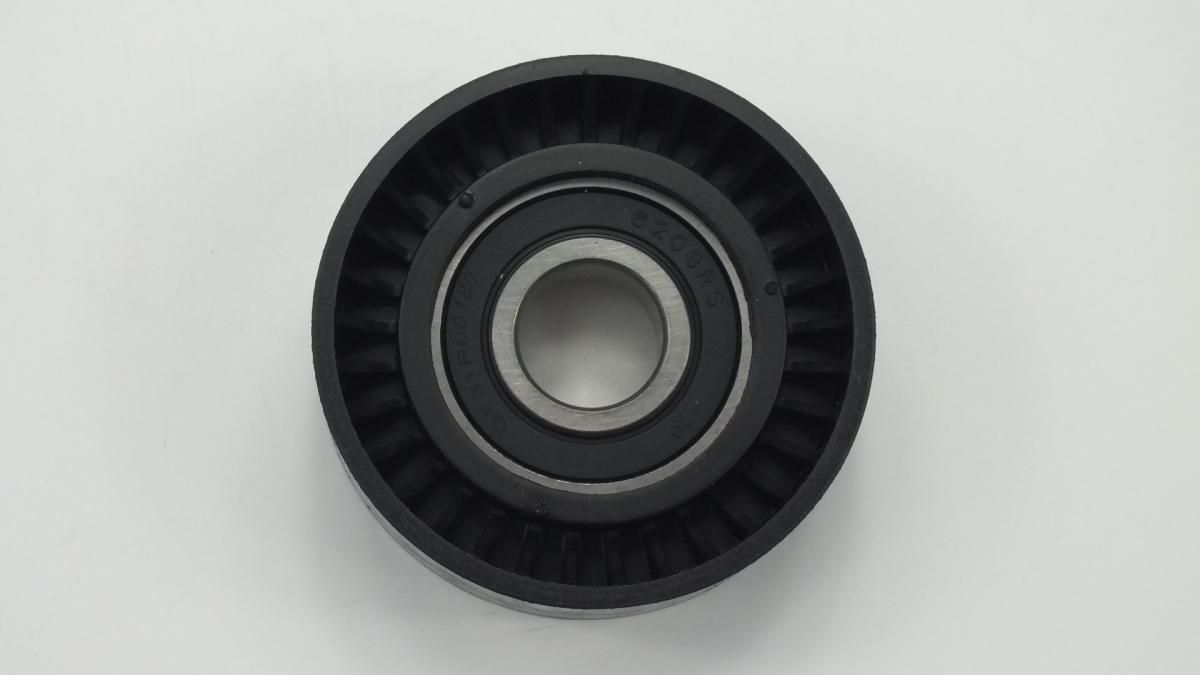

Glatte Kunststoffrolle, gelistet unter der Spannernummer 252812A200; die Lagerbezeichnung ist auf der Dichtscheibe lesbar

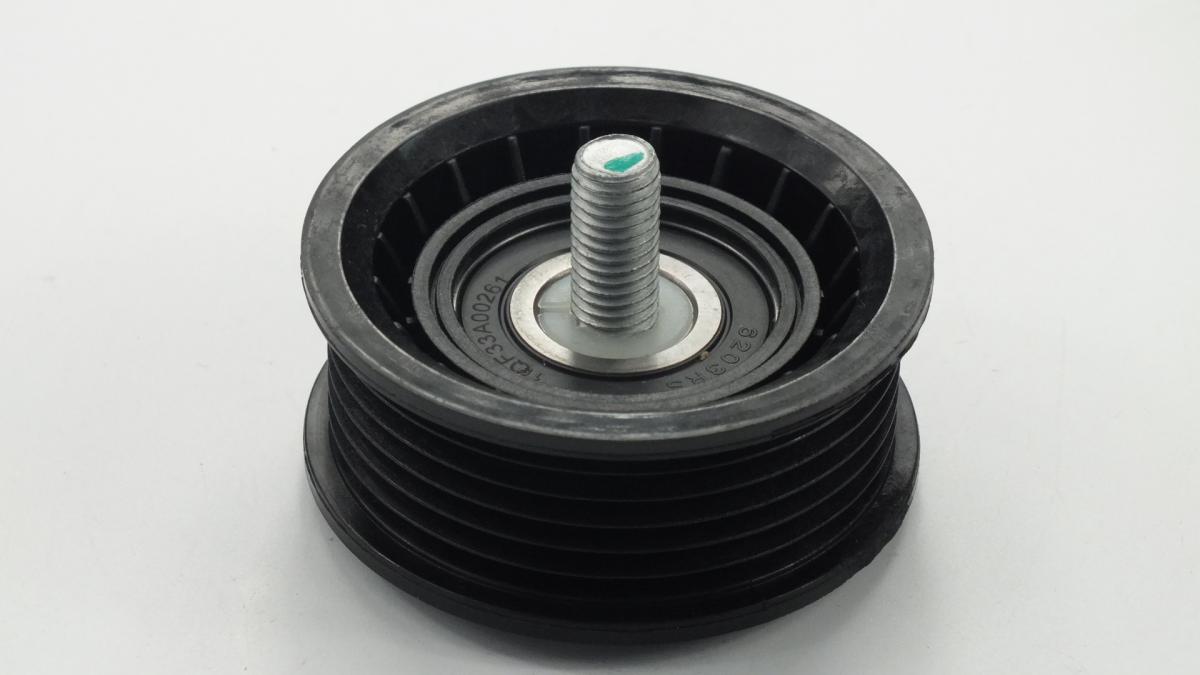

Gerillte Umlenkrolle mit Befestigungsschraube, 2528825001 für Hyundai

Spanner 022145299E für VR6-Motoren von VW: Hier ist die Spannrolle selbst gerillt

Rollen aus glasfaserverstärktem Polyamid sind bei vielen modernen Motoren Erstausrüstung und kein Zeichen für ein Billigteil. Stahlrollen sind bei Nutzfahrzeugen verbreitet.

3. Ausfallbilder und was gemeinsam ersetzt wird

Die übliche Schwachstelle ist das Lager: Das Fett altert unter Hitze, die Dichtungen verhärten, und die Rolle beginnt zu mahlen. Am Spanner selbst verschleißen die Lagerbuchse des Drehpunkts und das Dämpfungselement, die Feder verliert an Kraft oder ein Hydraulikelement wird undicht. Im Nebenaggregatetrieb entscheidet der Zustand, nicht ein festes Wechselintervall.

Typische Symptome:

• Heulen, Mahlen oder Rasseln von der Riemenseite des Motors, das sich mit der Drehzahl ändert.
• Quietschen beim Kaltstart oder unter elektrischer Last (Riemenschlupf) oder ein gleichmäßiges Zirpen (oft ein Fluchtungsfehler).
• Ein Spannarm, der im Leerlauf flattert, statt nahezu ruhig zu stehen.
• Ein außermittig laufender Riemen, ausgefranste Riemenkanten, Abrieb von einer Kunststoffrolle.
• Fettspuren rund um ein Lager, Öl an einem Hydraulikelement.

Bei abgenommenem Riemen dreht eine intakte Rolle gleichmäßig und mit leichtem Widerstand durch Fett und Dichtungen. Läuft sie frei über mehrere Umdrehungen nach, hat sie ihr Fett verloren; läuft sie rau oder hat sie Spiel, ist sie am Ende. Der Arm muss sich mit gleichmäßigem Widerstand bewegen lassen und ohne Hängenbleiben zurückfedern.

Ein verschlissener Spanner setzt keinen eigenen Fehlercode. Rutscht der Riemen am Generator durch, ist die Ladekontrollleuchte das erste elektronische Anzeichen; außerdem kann ein Fehlercode für zu niedrige Bordnetzspannung wie P0562 gespeichert sein.

Im Satz ersetzen

Ein neuer Riemen auf einem müden Spanner ist eine häufige Ursache für Reklamationen. Werkstätten behandeln Riemen, Spanner und Umlenkrollen deshalb als einen Arbeitsgang, sobald die Teile verschlissen sind, und prüfen auch den Generatorfreilauf (siehe verwandte Riemenscheiben). Im Steuertrieb gilt die Regel strenger: Riemen, Spanner und alle Umlenkrollen werden gemeinsam im vom Fahrzeughersteller vorgegebenen Intervall gewechselt, in der Regel samt Wasserpumpe, wenn diese vom Zahnriemen angetrieben wird – siehe den Leitfaden zu Wasserpumpen und Thermostaten.

4. Zum Verwechseln ähnliche Ausführungen und Fehlbestellungen

Die meisten Fehlbestellungen in dieser Gruppe gehen auf fünf Situationen zurück.

1. Komplette Einheit oder nur die Rolle. Lieferanten listen eine Ersatzrolle oft unter der Nummer des kompletten Spanners. In der Momentaufnahme vom Oktober 2026 gab es für 06J903133A Angebote ab unter 2 USD neben einem Median um die 10 USD; auf diesem Niveau sind die billigsten Positionen kaum komplette Einheiten. Prüfen Sie Foto, Bezeichnung und Stückgewicht, bevor Sie Preise vergleichen.

2. Generationen desselben Motors. Mercedes-Benz führt für den V6-Diesel OM642 sowohl A6422001370 als auch A6422001970. BMW hat für die Dieselmotoren N47 / N57 je nach Modell und Baudatum 11287800333, 11287800334 und 11287810807. Auf dem Foto sehen sie gleich aus, in der Teileliste des Herstellers sind es jedoch getrennte Nummern. Bestellen Sie nach der Nummer, die über die VIN ermittelt wurde – siehe OE-Nummer finden und lesen.

3. Ein Teil, mehrere Marken. 117505337R ist eine Renault-Nummer, die auch in Vergleichsnummern von Nissan auftaucht und auf ok.parts zudem in Angeboten, die als Mercedes-Benz-Teile ausgewiesen sind. Gemeinsam genutzte Motoren führen zu solchen Überschneidungen – suchen Sie deshalb unter der Nummer jeder Marke.

4. Zum Verwechseln ähnliche Rollen. Rollen mit 65 mm und 70 mm Durchmesser sehen auf dem Foto identisch aus. Fragen Sie Außendurchmesser, Laufbreite, Bohrung, Versatz zwischen Anlagefläche und Riemenmitte, glatte oder gerillte Lauffläche und die Zahl der Rillen ab.

5. „Spanner“ und „Rolle“, die etwas anderes sind. 06K109507G liegt nach Suchanfragen auf Platz drei dieser Gruppe und ist als Spanneinheit gelistet, tatsächlich ist es aber ein Kettenspanner für den Ölpumpenantrieb eines VAG-Motors – eine federbelastete Spannschiene aus Kunststoff, kein Riementeil. 8831033250 ist als Riemenscheibeneinheit gelistet; es handelt sich um eine Toyota-Nummer für den Klimakompressor, unter der Angebote für Kompressor, Kupplung und Riemenscheibe durcheinander stehen.

5. Die meistgesuchten Nummern auf ok.parts

Von den 2.650 Teilenummern, nach denen registrierte Einkäufer auf ok.parts am häufigsten suchen, gehören 81 zu dieser Gruppe; zusammen entfallen auf sie rund 3 % dieser wiederholten Suchanfragen. BMW / Mini führt mit 17 % der Suchanfragen der Gruppe, gefolgt von Hyundai / Kia (15 %), VW / Audi / Skoda / Seat (13 %), Mitsubishi und Nissan / Infiniti (je 9 %), Mercedes-Benz (7 %) und Toyota / Lexus (6 %).

Rund 64 % der Suchanfragen gelten Nummern, die als komplette Spanneinheiten gelistet sind; den Großteil des Rests machen Spann- und Umlenkrollen aus. Europäische Diesel sind stark vertreten: Der Mercedes-Benz OM642 sowie die Vier- und Sechszylinder-Diesel von BMW liegen unter den ersten zehn, der V6 TDI von VAG weiter hinten.

Die Tabelle ist nach wiederholten Suchanfragen registrierter Einkäufer auf ok.parts sortiert. Fahrzeughinweise stehen nur dort, wo sich die Verwendung anhand von Teile-Referenzdaten bestätigen ließ; sie nennen Beispiele, nicht jedes Modell. Eine leere Anmerkung bedeutet „anhand der VIN prüfen“.

Lieferanten nach Teilenummer finden

6. Kurbelwellen-Riemenscheiben und Generatorfreiläufe

Zwei Nachbarn des Spanners beeinflussen, wie lange er hält.

Die Kurbelwellen-Riemenscheibe ist bei den meisten modernen Motoren zugleich Drehschwingungsdämpfer: eine Nabe und ein Außenring, verbunden durch eine Gummischicht. Reißt der Gummi oder löst er sich ab, taumelt oder rutscht der Außenring, und der Riemen wandert. Prüfen Sie am Muster die Gummi-Metall-Verbindung und den Rundlauf der Riemenlaufbahn. Bei vielen Motoren ist die Zentralschraube zur einmaligen Verwendung vorgeschrieben; wo das zutrifft, bieten Sie sie zusammen mit der Riemenscheibe an.

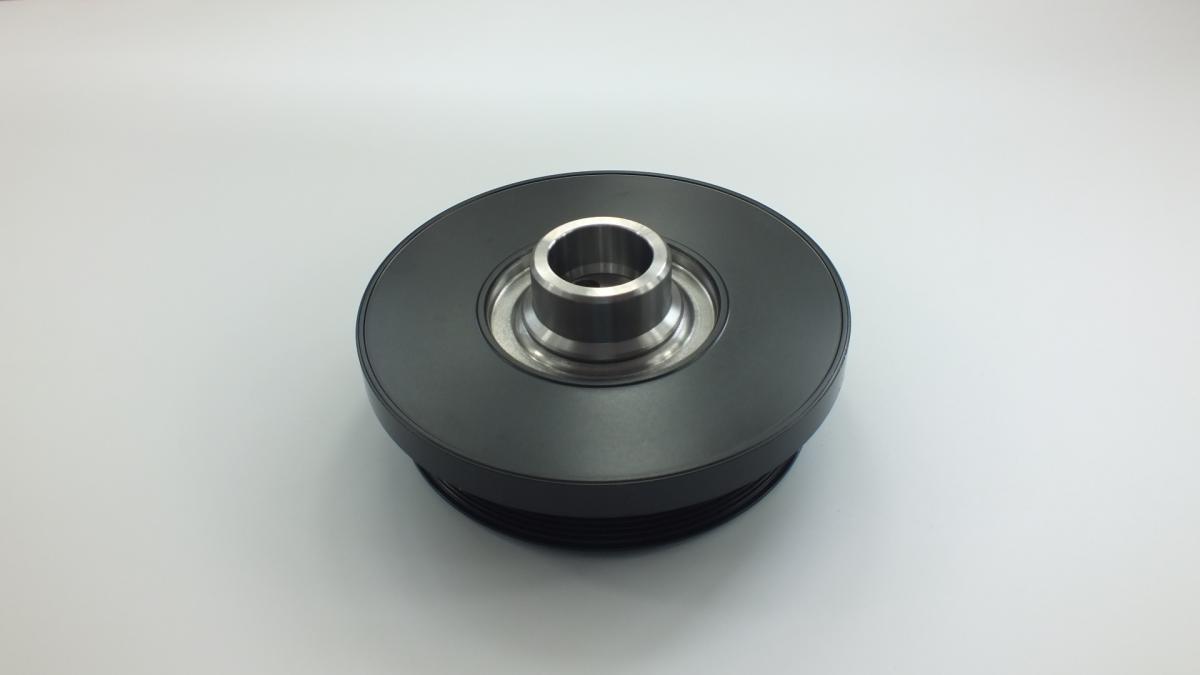

Kurbelwellen-Riemenscheibe mit Schwingungsdämpfer 11237800026 für den BMW-Diesel N57 – Angebote ansehen

Der Generatorfreilauf (Freilaufriemenscheibe bzw. Riemenscheibenentkoppler) enthält eine Freilaufkupplung, die den schweren Generatorläufer weiterdrehen lässt, wenn die Kurbelwelle zwischen den Arbeitstakten verzögert. Blockiert die Kupplung, flattert der Riemen, und der Spannarm arbeitet weit stärker als vorgesehen. Die Riemenscheibe muss in einer Richtung sperren und in der anderen frei drehen.

7. Was ein gutes Teil von einem schlechten unterscheidet

Lager. Gute Teile haben ein abgedichtetes Kugellager mit Hochtemperaturfett und schleifenden Gummidichtungen auf beiden Seiten; billige sparen an Fettmenge und Fettqualität, am Dichtungswerkstoff und an der Reinheit des Stahls. Fragen Sie nach der Lagermarke und der vollständigen Bezeichnung und prüfen Sie, ob die gelieferten Teile dieselbe Kennzeichnung tragen wie das freigegebene Muster.

Rolle und Gehäuse. Kunststoffrollen sollten aus glasfaserverstärktem Polyamid bestehen, mit dem das Lager umspritzt ist; Warnzeichen sind Einfallstellen, Grat auf der Lauffläche und ein Lager, das sich von Hand herausdrücken lässt. Stahlrollen brauchen eine gleichmäßige Wandstärke und einen Korrosionsschutz, der durch eine Salzsprühnebelprüfung (zum Beispiel nach ISO 9227) belegt ist. Achten Sie bei Spannergehäusen aus Aluminium-Druckguss auf Porosität am Drehpunkt und an den Befestigungsaugen sowie auf sauber bearbeitete Anlageflächen.

Feder, Dämpfung und Geometrie. Das Federmoment bestimmt die Riemenspannung. Eine zu schwache Feder lässt den Riemen durchrutschen, eine zu starke überlastet die Lager von Generator und Wasserpumpe. Von außen ist beides nicht zu erkennen – verlangen Sie deshalb eine Messung des Drehmoments oder der Riemenkraft im Vergleich zum Originalteil. Der Versatz ist ebenso wichtig: Eine Rolle, die leicht außer Flucht läuft, zirpt und verschleißt die Riemenkante.

Was Sie vom Hersteller verlangen sollten:

• Eine Zertifizierung nach IATF 16949 für den Fertigungsstandort selbst.
• Einen Maßprüfbericht für die erste Charge: Durchmesser, Breite, Versatz, Rundlauf.
• Ergebnisse der Dauerlauf- und Hochtemperaturprüfungen der Lager.
• Messwerte zu Federmoment und Dämpfung bei Spannern.

Wareneingangsprüfung. Drehen Sie die Rollen des Musterloses von Hand und hören Sie hin. Prüfen Sie das Spiel, messen Sie Durchmesser, Breite und Versatz gegen das freigegebene Muster, bewegen Sie jeden Spannarm über seinen gesamten Weg und kontrollieren Sie, ob der Transportsicherungsstift vorhanden ist, wo die Konstruktion einen vorsieht. Wiegen Sie einige Stücke: Ein Spanner, der deutlich leichter ist als das Muster, verdient einen genaueren Blick auf Guss und Feder. Stichprobenverfahren und Prüfung durch Dritte behandelt der Leitfaden zur Qualitätskontrolle.

8. Hinweise zum Großhandelseinkauf

Preisniveau. Zum Zeitpunkt der Erstellung (Momentaufnahme vom 7. Oktober 2026) lag der Median der Angebotspreise für die meisten kompletten Riemenspanner des Nebenaggregatetriebs unter den meistgesuchten Nummern zwischen etwa 7 und 14 USD pro Stück. Nummern, hinter denen einfache Umlenkrollen stehen, hatten Mediane von rund 3 bis 6 USD, drei Kurbelwellen-Riemenscheiben der Gruppe zwischen etwa 14 und 51 USD.

Warum eine Nummer 2 USD und 100 USD zeigt. Am unteren Ende steht oft eine Rolle oder ein Lager, gelistet unter der Nummer der kompletten Einheit. Am oberen Ende stehen Angebote unter der Marke des Fahrzeugherstellers neben markenlosen: Beim Mercedes-Benz-V8-Spanner A2782000570 lagen die meisten sichtbaren Angebote bei rund 100 USD, das günstigste unter 10 USD. Die Stufen erklärt der Leitfaden zu OEM und Aftermarket; Angebote mit Herstellermarke weit unter dem üblichen Niveau prüfen Sie anhand des Leitfadens zu gefälschten Autoteilen.

Lieferanten und MOQ. Rund 92 % der sichtbaren Angebote kamen von Lieferanten in China und 8 % aus den Vereinigten Arabischen Emiraten; 89 % wurden von Herstellern eingestellt, 9 % von Großhandelsunternehmen. Die häufigsten Mindestbestellmengen waren 1, 20, 30, 50 und 100 Stück. Einzelstückangebote eignen sich zur Bemusterung; vor einer Volumenbestellung sollten Sie prüfen, ob der Verkäufer der Hersteller ist. Viele Angebote sind markenlos, was zu einem Private-Label-Programm passt.

Verpackung, Versand, Garantie. Spanner sind kompakt, aber für ihre Größe schwer – die für diesen Leitfaden geprüften Pkw-Einheiten sind mit rund 0,7 bis 1,2 kg angegeben –, die Fracht richtet sich also nach dem Gewicht. Jedes Stück braucht einen eigenen Karton mit gesichertem Arm; lose verpackte Rollen bekommen Abplatzer am Rand. Riemenscheiben werden üblicherweise unter der HS-Unterposition 8483.50 (Schwungräder und Riemenscheiben) angemeldet; die Einreihung kompletter Spanner und die nationalen Unterpositionen sind unterschiedlich – klären Sie das mit Ihrem Zollagenten. Siehe Versand aus China und Incoterms. Vereinbaren Sie schriftlich, wie lange die Garantie läuft, welche Nachweise eine Reklamation erfordert und wie Reklamationen abgewickelt werden.

Bestellung zusammenstellen. Auf ok.parts suchen Einkäufer nach der OE-Nummer und vergleichen die Angebote nebeneinander; Preis, MOQ, Lieferzeit, Land des Lieferanten und Rang stehen auf der Angebotsseite, die Kontakte werden je Lieferant freigeschaltet. Bestellen Sie für jeden Motor den Satz, den eine Werkstatt für einen einzigen Werkstatttermin braucht: Spanner, Umlenkrollen, Riemen und, sofern verbaut, den Generatorfreilauf.

Kaufanfrage stellen

9. Häufig gestellte Fragen

Kann ich statt des kompletten Spanners nur die Rolle verkaufen?

Ja, wenn Arm, Feder und Dämpfer in Ordnung sind und es eine Rolle mit gleichem Durchmesser, gleicher Breite, gleicher Bohrung und gleichem Versatz gibt. Flattert der Arm, hat der Drehpunkt Spiel oder ist die Feder schwach, löst nur die komplette Einheit das Problem.

Sollte der Spanner zusammen mit dem Riemen ersetzt werden?

Nicht bei jedem Riemenwechsel, aber immer dann, wenn der Spanner oder eine Umlenkrolle Geräusche, Spiel, Undichtigkeiten oder einen flatternden Arm zeigt. Im Steuertrieb werden Spanner und Umlenkrollen zusammen mit dem Riemen ersetzt.

Warum gibt es zur selben OE-Nummer Angebote für 2 USD und für 100 USD?

Meist, weil es unterschiedliche Dinge sind: eine Rolle oder ein Lager, gelistet unter der Nummer der kompletten Einheit, eine markenlose komplette Einheit und ein Teil, das unter der Marke des Fahrzeugherstellers angeboten wird. Prüfen Sie Foto, Bezeichnung, Marke und Gewicht, bevor Sie Preise vergleichen.

Sind Riemenspanner für den Nebenaggregatetrieb und Zahnriemenspanner untereinander austauschbar?

Nein. Sie unterscheiden sich in Bauart, Riementyp und Belastung. Ein Ausfall im Steuertrieb kann einen Motor zerstören, der kein Freiläufer ist; deshalb werden diese Teile in der Regel als komplette Sätze bei Lieferanten mit dokumentierter Qualität gekauft.

Was sollte ich an einem Muster zuerst prüfen?

Drehen Sie die Rolle und achten Sie auf rauen Lauf oder Spiel, lesen Sie die Lagerkennzeichnung ab, messen Sie Durchmesser, Breite und Versatz, bewegen Sie den Arm über seinen gesamten Weg und wiegen Sie das Teil im Vergleich zu einem Original.
